    奔驰转向角模块报C220500转角传感器存在内部故障维修方法



    本文是8848汽车学苑山东分站陶跃老师在2019年中国汽车维修服务技术年会上分享的案例。
    直至今日仍有很多一线同行不懂得这个故障的诊断与维修方法。
    希望通过本文,让大家了解并掌握奔驰转向角度传感器损坏故障的维修技能,为客户提供精准维修服务。
    小编
    一、奔驰车常见的两种转向角模块
    二、转向角模块的故障现象
    奔驰仪表盘上侧滑灯点亮。仪表显示屏提示侧滑停止运作参见用户手册。
    三、故障诊断与排除
    1、先用检测仪器检测故障码,故障如下图,故障码为:
    2、首先把安全气囊拆下来,然后将方向盘拆下来后将转向柱从车上拆下来。
    3、将转向柱从车上拆下。

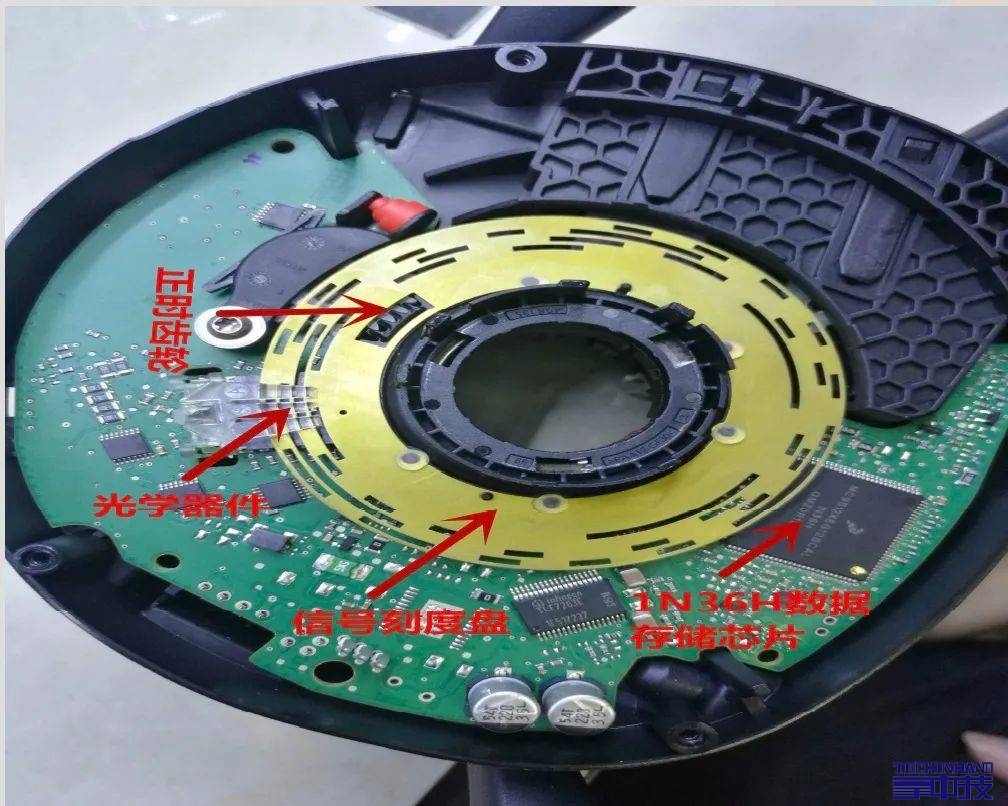

    4、我们将转角模块分解后发现它由正时齿轮、光学器件、信号刻度盘、和电脑板几部分组成。

    5、故障分析:
    第一个原因刻度盘与光学器件上灰尘太多,导致故障。我们可以把光学器件和刻度盘用酒精棉球轻轻擦净,然后装回原处。
    第二个问题就是CPU针脚虚焊或者数据丢失,图片上有个1N36H的CPU.我们重新焊接测试,如果故障一样可以从新写入数据测试,不行更换CPU。
    第三个原因电源通讯IC损坏导致TLE7263,是通信与供电IC。管脚定义如下图:
    如果出现问题直接更换即可。
    6、线下检测使用检测仪器测试。接线方法如下,CANL CANH GND 12v,接好后进行测试。
    7、连接诊断仪,进入转向柱模块,读取故障码,出现下边3个故障说明转角存在问题。
    8、这个是维修好没有故障码数据。然后我们看数据流是否正常。
    9、下图是一个转角传感器有故障的数据流图片。
    10、修好后使用检测仪器检测数据正常,图片如下:
    数据正常装车完成。
    四、奔驰C180报转向角内部故障维修方法
    正时与刻度盘的安装
    总结,奔驰转角维修要点:
    1、大多是刻度盘与光学元件上的灰尘导致。
    2、少数是数据问题,其他问题就更少了。
    3、重点是对正时找0°位置。
