    维修13年奔驰ML350红外BG
      张梦瑾

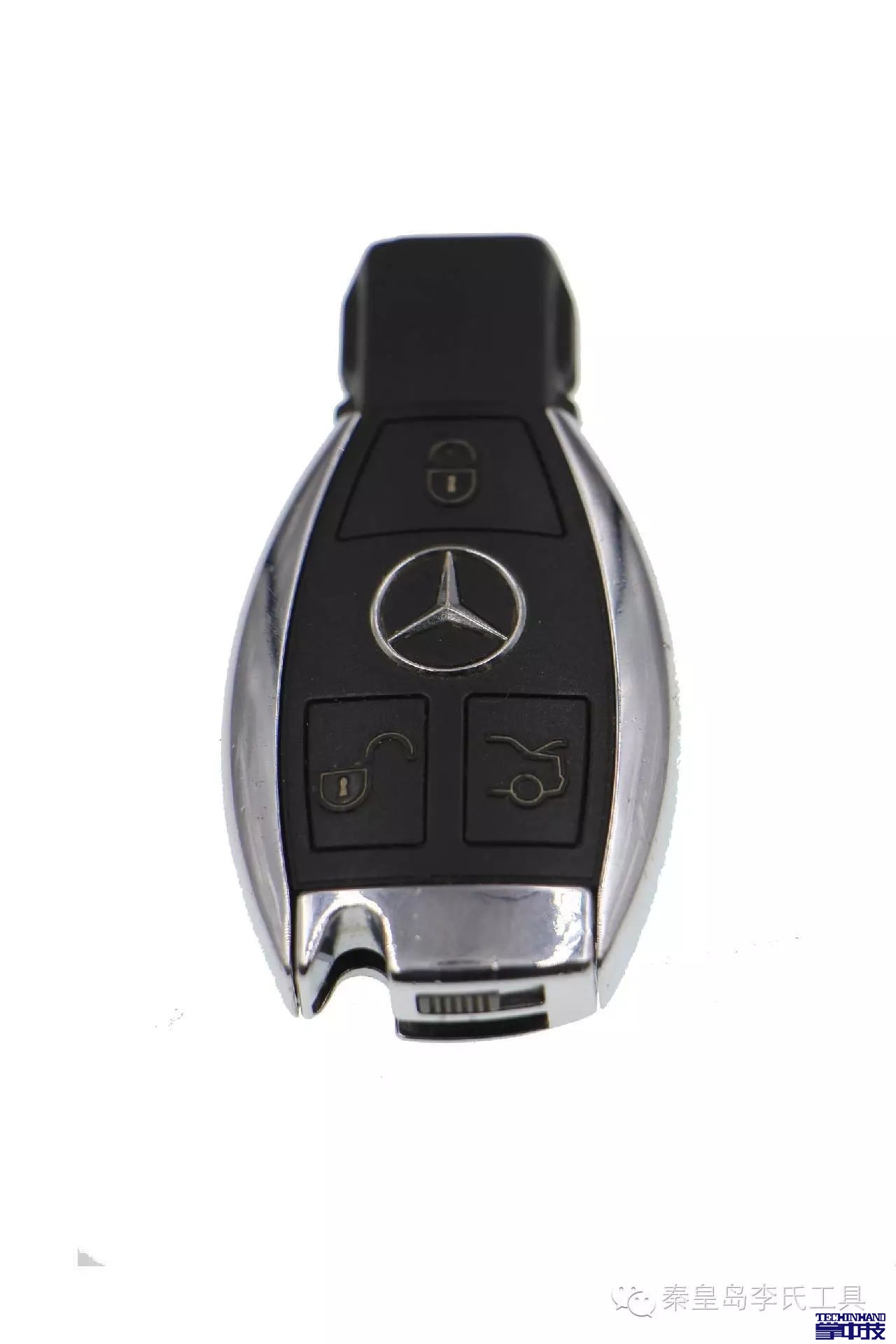

    司机送修一把13年奔驰ML350 红外BGA 57版本钥匙。
    故障现象:可以启动车辆,遥控可以解锁车门,但无法锁闭!
    故障分析:首先排除钥匙电量不足,然后可以肯定钥匙没有跳码(跳码后无法启动)分析可能是按键或者PCB板线路问题。

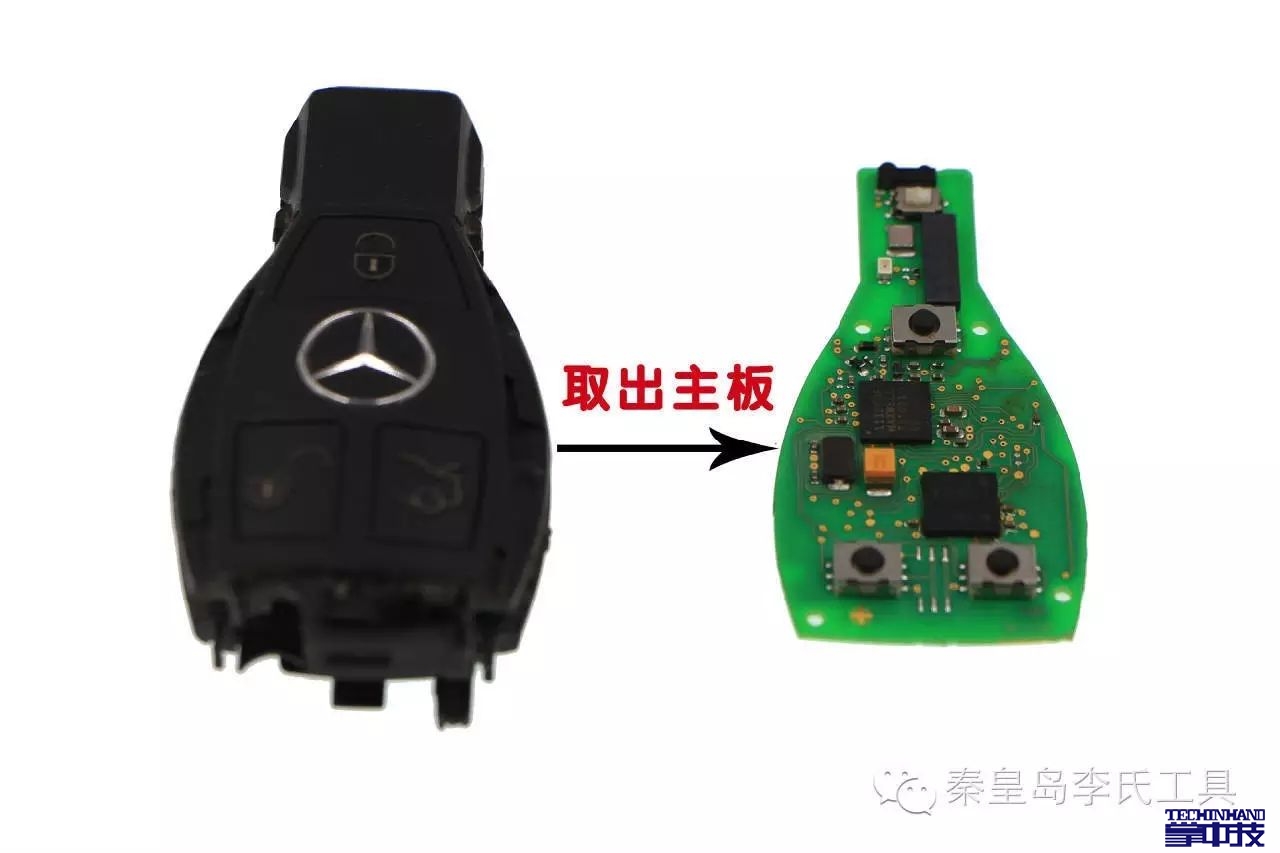

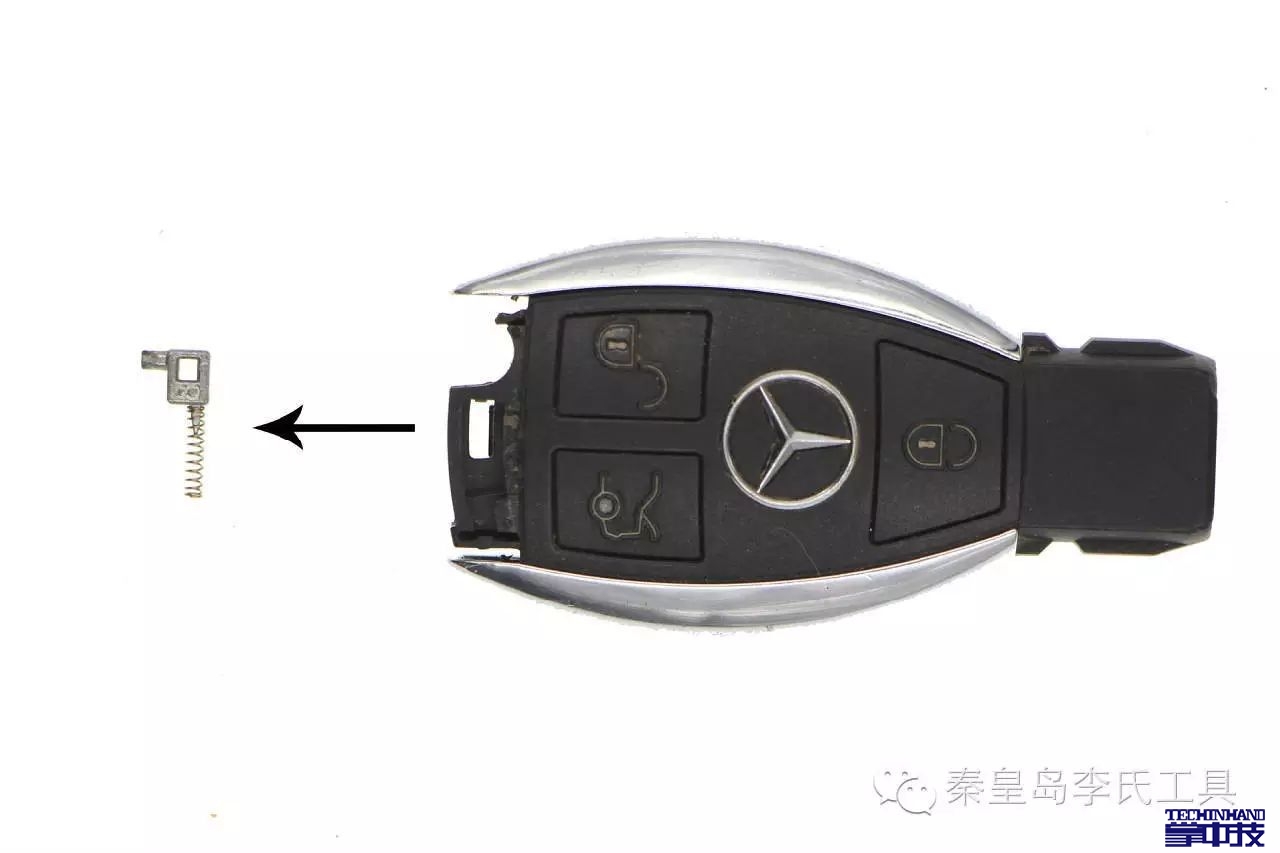

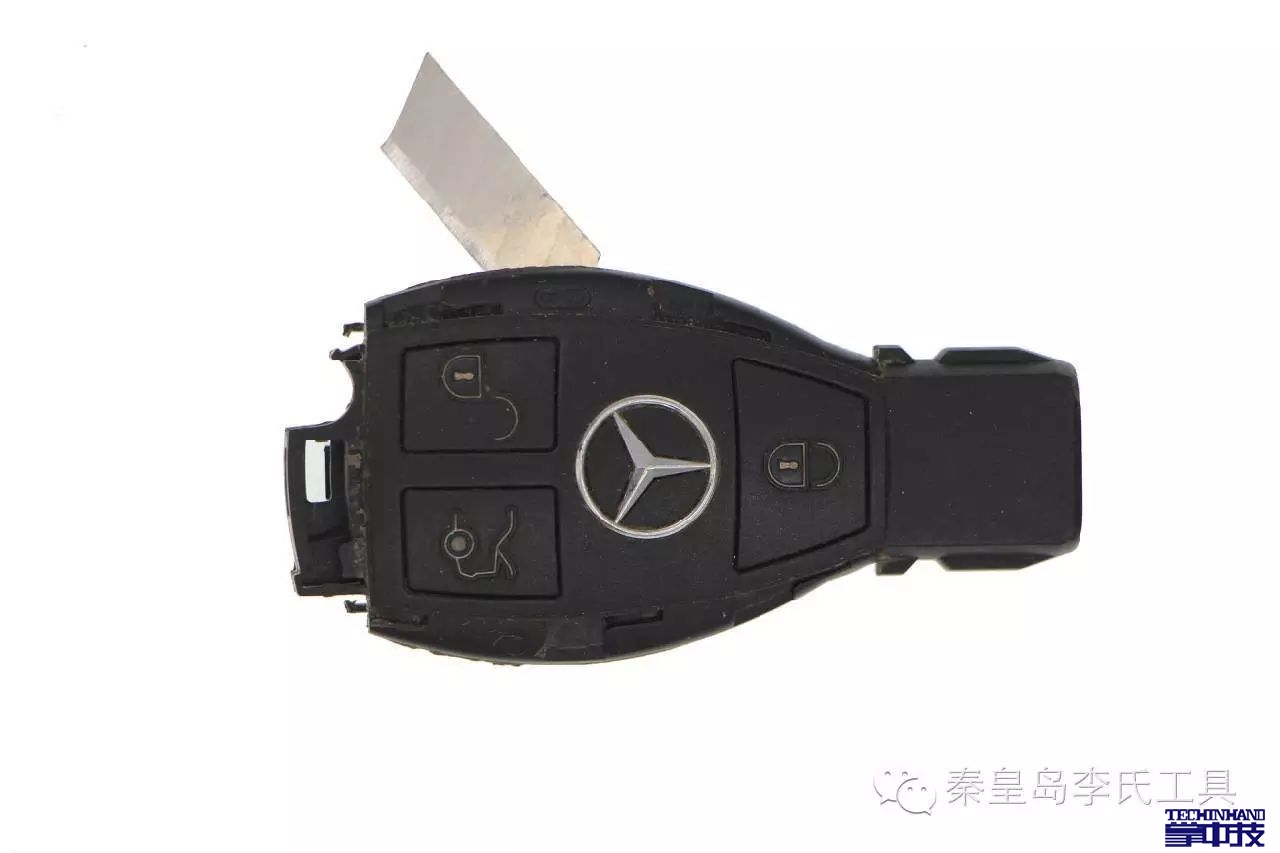

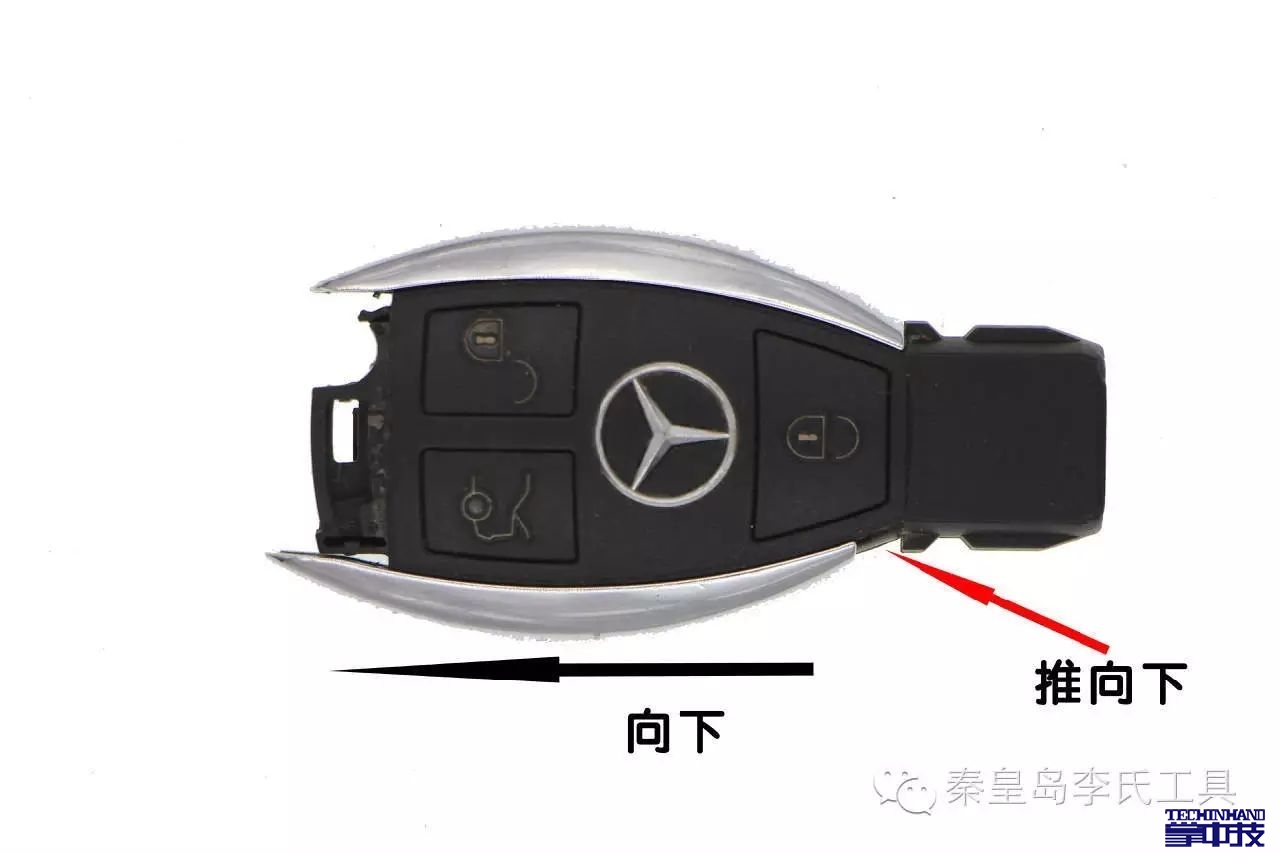

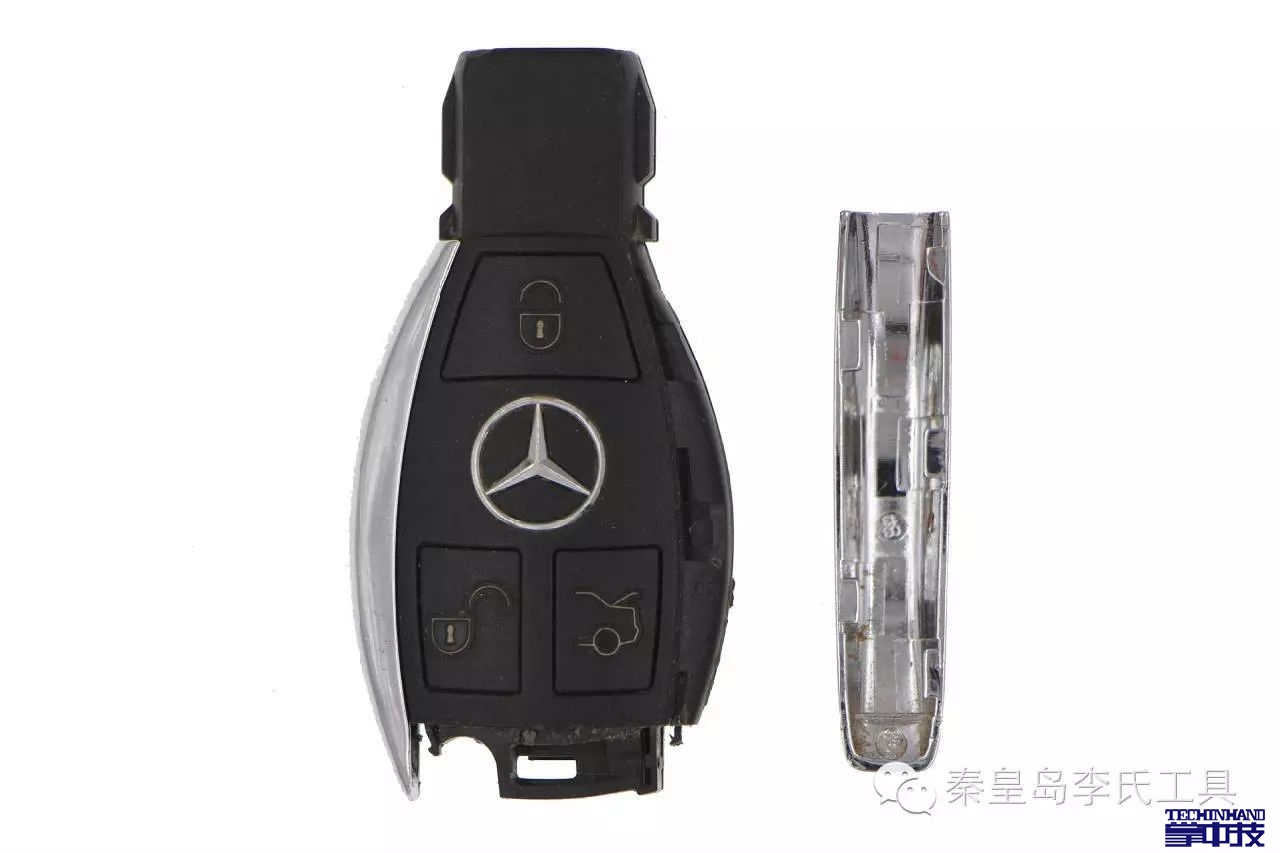

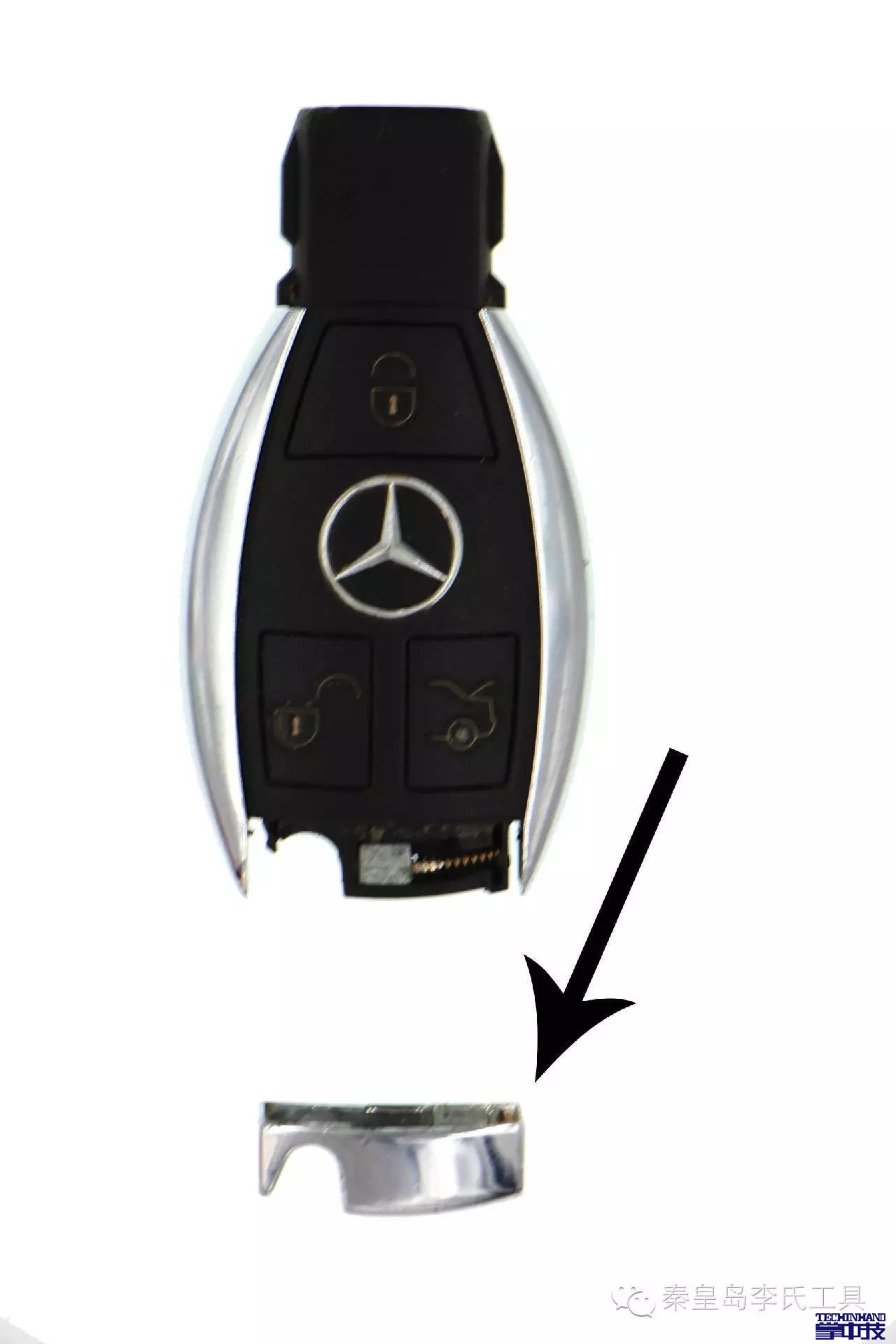

    于是跟司机协商 打开钥匙查找原因。钥匙拆解方法如下:

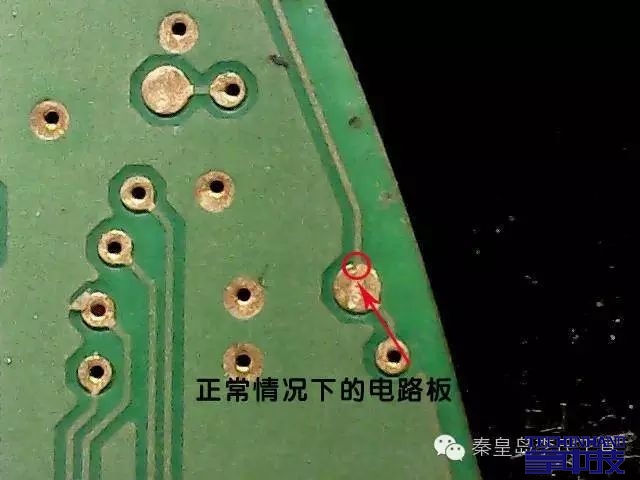

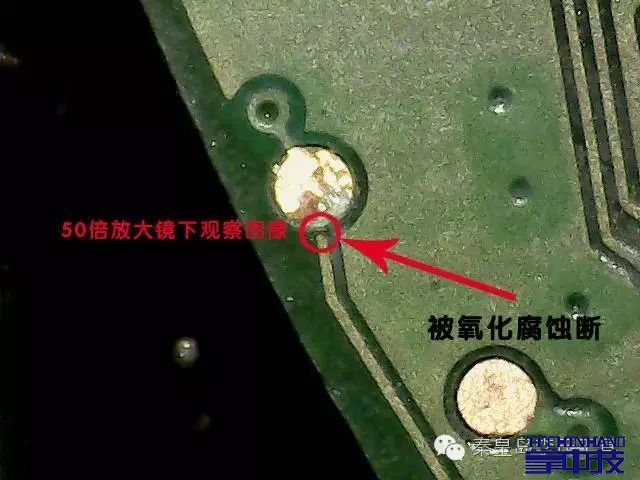

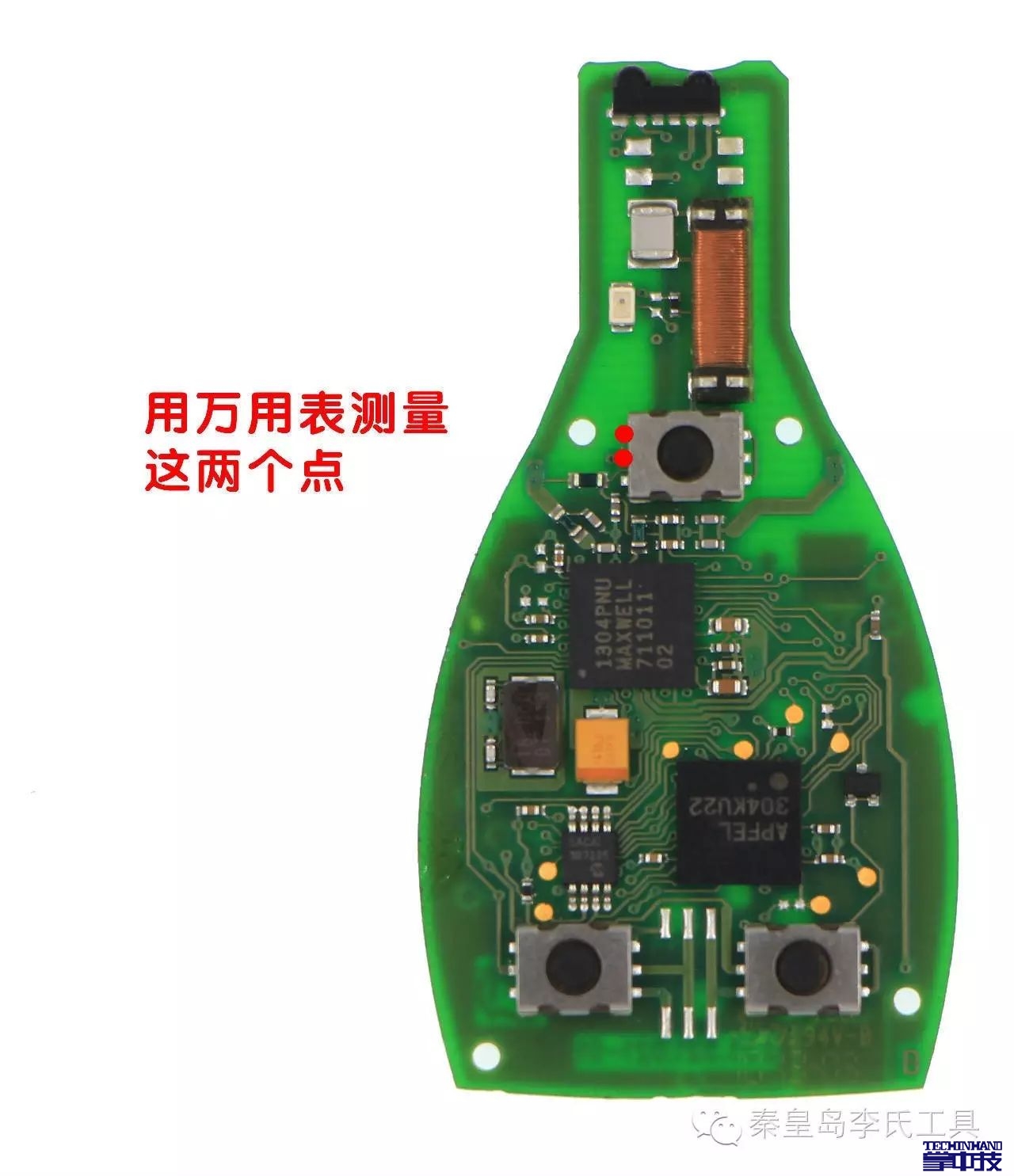

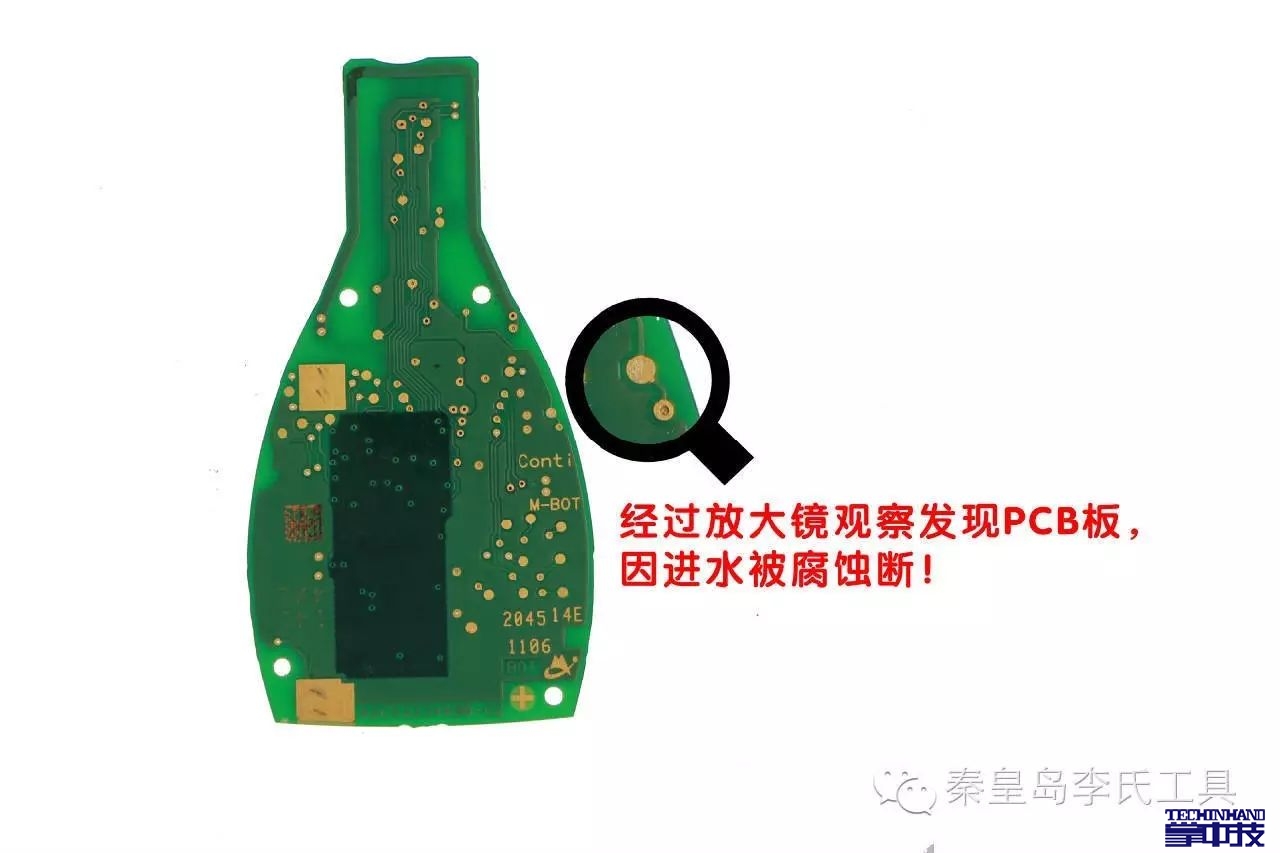

    测量:首先我们用万用表测量按键,把万用表打到通断档测量按键,按压按键用万用表两个表笔测量上图两点是否短路,发现2点之间可以导通!证明按键正常。接着用万用测量上图第2点与电源相通!说明这部分以前的线是好的!然后找这个点到BGA芯片的线路,经过一个PCB过孔到背面去了


    将遥控器上电,测试遥控工作一切正常!故障成功修复。
