丰田凯美瑞轿车安全气囊灯亮

    一辆行驶里程超21万km、车型为ACV41L，搭载1AZ发动机的2008年丰田凯美瑞轿车。用户反映：该车安全气囊灯亮。
    检查分析：维修人员检测安全气囊控制单元，发现故障码B1615----左前碰撞传感器电路故障，且无法清除。将蓄电池负极断开90S后再接上，故障码仍然无法清除。断开左前碰撞传感器的插接器A13，测量其与安全气囊控制单元插接器E30的28号和30号的连接，其导通性及绝缘性都正常。将左前碰撞传感器与右前碰撞传感器互换，故障码仍然是B1615，说明问题不在传感器，而是在线路上。

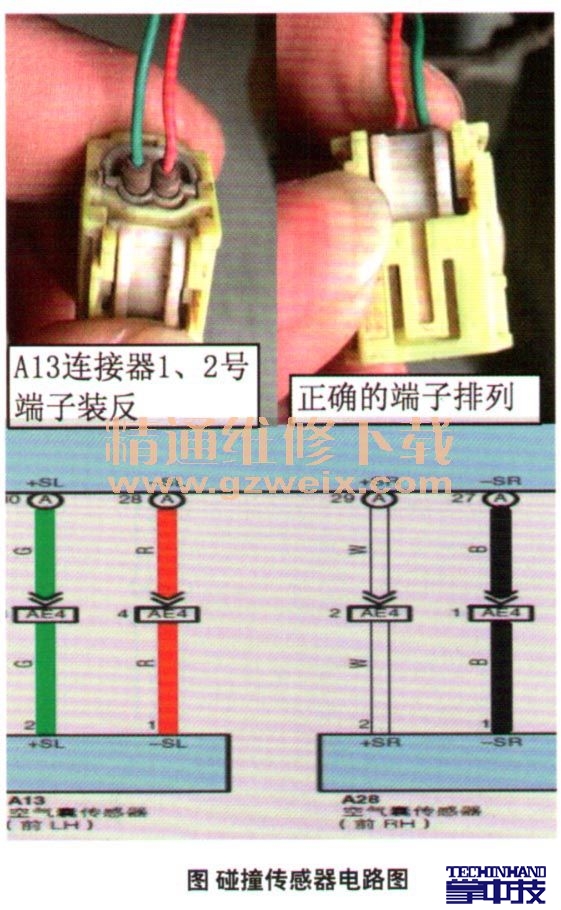

    对照电路图检查，发现该传感器的电路并不复杂，只有2根线，怎么会出问题呢？反复认真检查发现，在电路图上插接器A13的1号端子是红线，2号端子是绿线，而实际却正好相反（图1）。

    故障排除：将插接器的插针挑出后，调换位置重新插牢。发动机启动后6s，安全气囊故障灯自动熄灭，故障彻底排除。
