    16年产保时捷Macan变速箱故障,车辆无法起动



    车辆信息
    保时捷发动机号050694,行驶里程数813Km,生产日期2016年2月4日。
    故障现象
    客户表示无法起动车辆,仪表亮起多个故障灯。
    故障原因
    PDK变速箱阀体电脑内部CAN线短路,导致变速箱故障车辆无法起动。
    故障诊断
    1、确认故障存在,仪表亮起多个故障灯,并且打马达不能着车。
    2、用PIWIS电脑检测,DME、气囊、PDK变速器都无法进行通信,网关故障码C20000。
    3、根据网络拓扑图分析,DME、气囊、PDK变速器都为驱动CAN。
    4、测量驱动CAN的波形图,明显不正常,根据图形显示判断CAN高对地短路。
    5、采取断控制单元的方法来观察波形图,逐个断开DME、PDK、气囊的控制单元,当断开PDK时波形图可以正常显示。

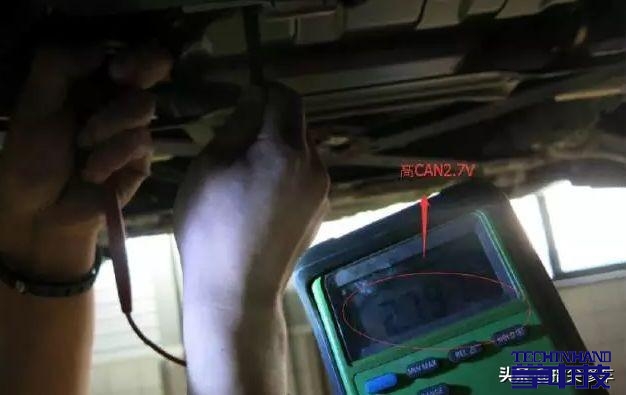

    6、测量PDK的CAN线电压,高CAN为2.7V,低CAN为2.3V,测量两根高低CAN的终端电阻为60欧姆,均正常,排除CAN线线路故障,怀疑PDK电脑内部CAN线短路导致。

    故障排除
    倒换同款车型的变速箱阀体装车匹配成功后,车辆可以正常启动,试车一切正常,观察驱动CAN线波形图一切正常。故障排除。
    经验分享
    遇到相应的故障,不要盲目地针对单个故障码进行深入分析,要全面掌握工作的原理,适当查看相关的网络拓扑图,了解因果关系后在排查,这样相对会减少故障排查时间,少走弯路,从而有效地判断故障原因。
