单触片触摸式防盗报警电路

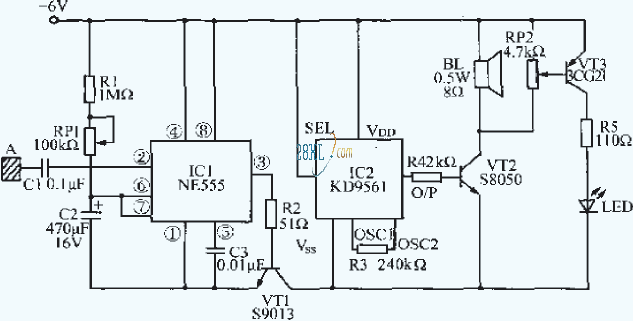

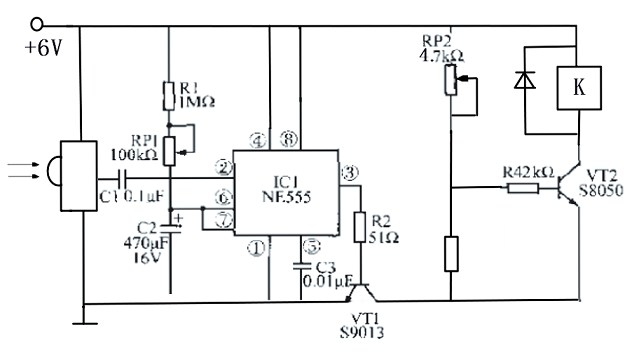

1.一个触片的报警电路   一个触片的报警电路如图所示。 一个触片的报警电路由单稳态触发器、电子开关、声音报警电路和闪光报警电路组成。  单稳态触发器由时基集成电路ICl 、电阻器Rl 、电容器Cl -C3 、触摸片A 阳电位器RPl 组成。电子开关电路由电阻器R2和晶体管VTl 组成。声音报警电路由音效集成电路IC2 、电阻器R3-R4 、晶体管VT2和扬声器BL 组成。闪光报警电路由晶体管VT3、电位器RP2电阻器R5和发光二极管LED组成.单稳态触发器电路通电工作后， ICl 的③脚输出为低电平，VTl 处于截止状态， IC2 和VT2、VT3均无工作电压， BL不发声， LED 不发光。当窃贼用于触及金属片A 时，1C1 因受触发而翻转，由稳态进入暂态，其ICl 的③脚由低电平变为高电平，使VTl 导通，IC2和VT2、VT3 通电工作. IC2 输出的音效电信号经VT2放大后，驱动扬声器BL发出报警声。VT2集电极的一部分信号经VT3进一步放大后，驱动LED 工作，使LED 与报警声同步闪光。  调整电位器RPl 的电阻值，可以改变单稳态触发器动作的灵敏度。调整RP2的电阻值，可以改变LED 闪光的灵敏度。
