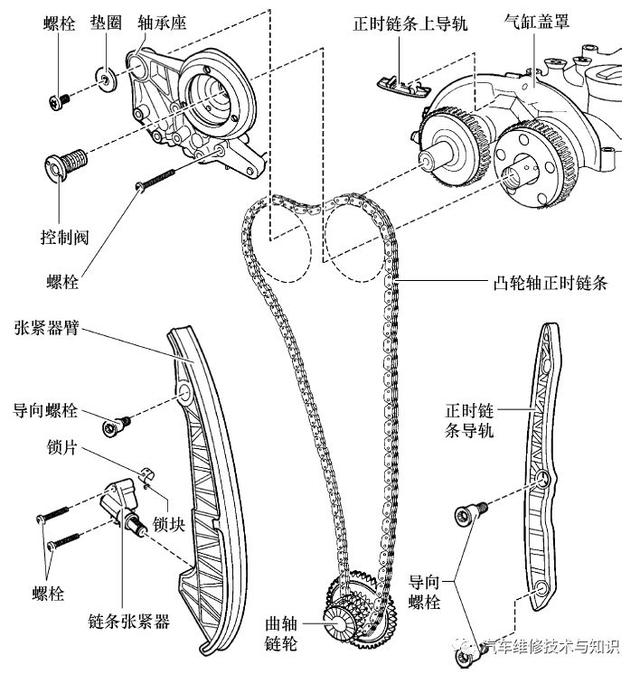

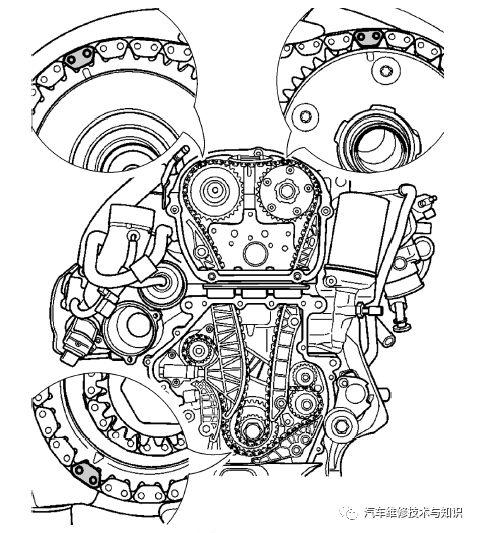

正时系统部件图

正时链条的拆卸

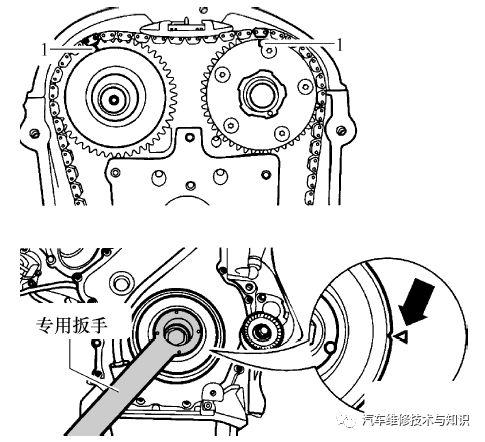

01 用专用扳手转动曲轴带轮至上止点位置，如下图所示。带轮上的切口必须与正时链条下部盖板的箭头标记对齐，凸轮轴上的标记1必须指向上方。

02 拆下正时链条下部盖板。

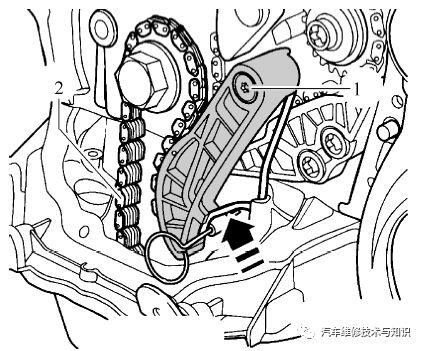

03 沿下图箭头所示方向按压机油泵链条张紧器上的张紧弹簧，并用定位销锁定。拆卸机油泵链条张紧器1，然后从曲轴链轮上取下机油泵链条2。

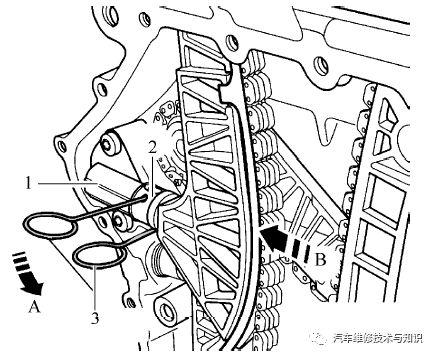

04 如下图所示，将定位销3插入链条张紧器1上锁片2的孔中，沿箭头A方向稍稍撬开链条张紧器的锁块，同时沿箭头B方向按压凸轮轴链条张紧器臂，直至用定位销锁定张紧器。

05 旋出链条张紧器固定螺栓，取下链条张紧器。

06 旋出链条张紧器臂和导轨的导向螺栓，取出张紧器臂和导轨。

07 取下凸轮轴正时链条。

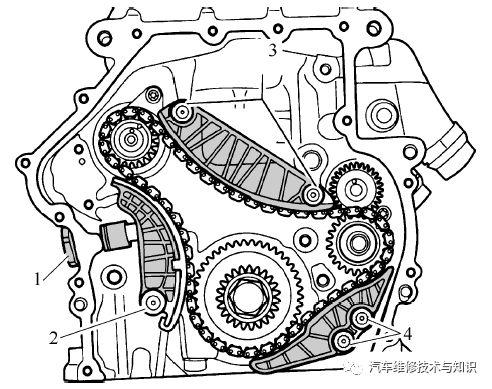

08 如下图所示，旋出平衡轴正时链条张紧器1。

09 旋出平衡轴正时链条导轨导向螺栓2、3和4，取下导轨。

10 取下平衡轴正时链条。

正时链条的安装

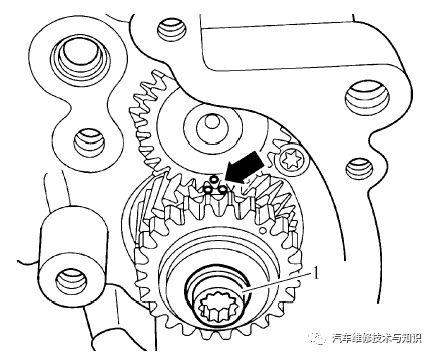

01 如下图所示，通过旋转螺栓1来转动中间链轮和进气侧平衡轴，使进气侧平衡轴上的标记位于中间链轮上的标记之间（箭头）。

02 安装平衡轴正时链条，使平衡轴正时链条上的涂色链节分别对准曲轴链轮及进、排气侧平衡轴链轮上的标记，如下图所示。

03 安装平衡轴正时链条导轨，旋入导向螺栓4、3和2以固定导轨。

04 安装链条张紧器1。

05 再次检查中间链轮和进气侧平衡轴上的标记是否对齐。

06 再次检查平衡轴正时链条的标记是否对齐。

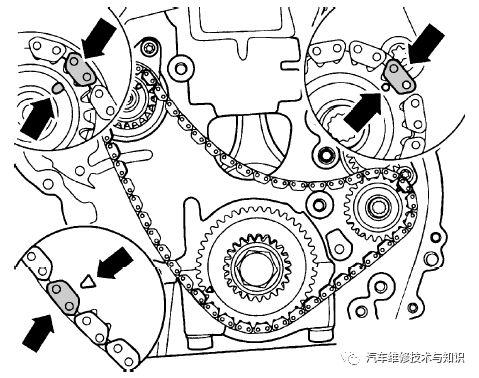

07 将凸轮轴正时链条安装到进、排气凸轮轴链轮上，通过调整凸轮轴位置使凸轮轴正时链条上的涂色链节对准进、排气凸轮轴链轮上的正时标记，如下图所示。

08 将凸轮轴正时链条置于曲轴链轮上并对齐正时标记。

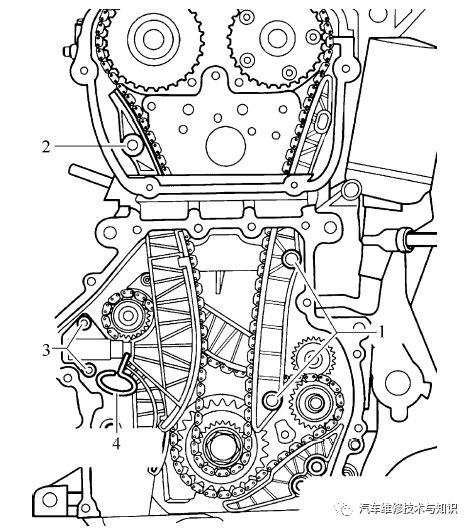

09 如下图所示，安装凸轮轴正时链条张紧器臂和导轨，拧紧导向螺栓1和2，安装链条张紧器，拧紧固定螺栓3，然后取下定位销4。

10 松开并取下TSI发动机进、排气凸轮轴调整工具。

11 其余的组装工作（如机油泵驱动链条的安装）以相反的顺序进行。
