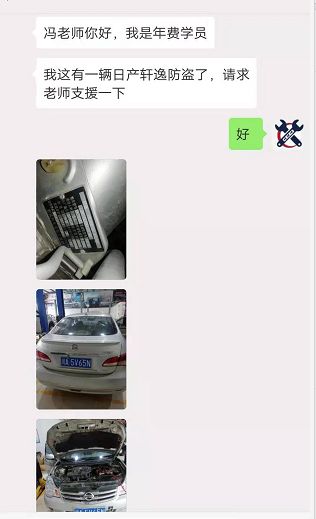

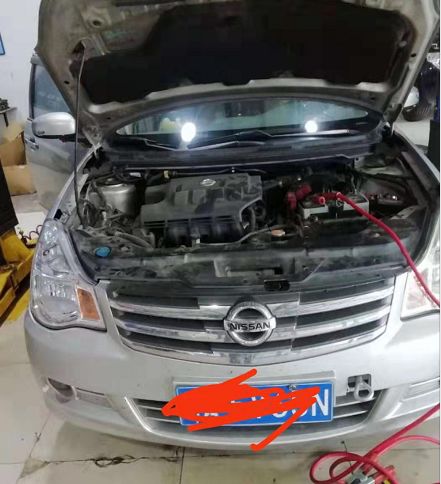

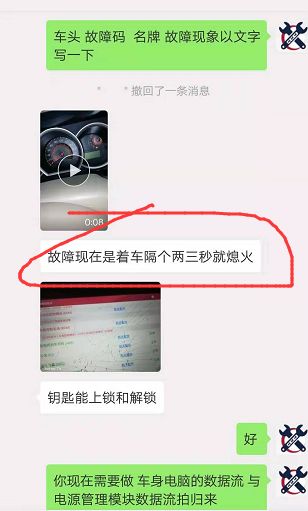

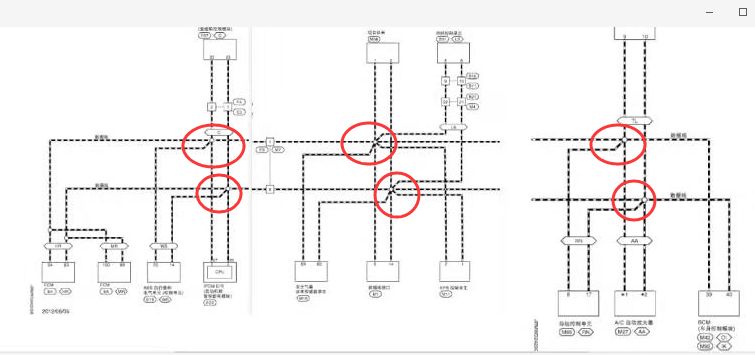

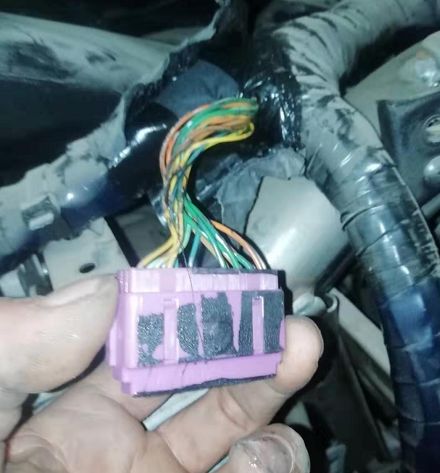

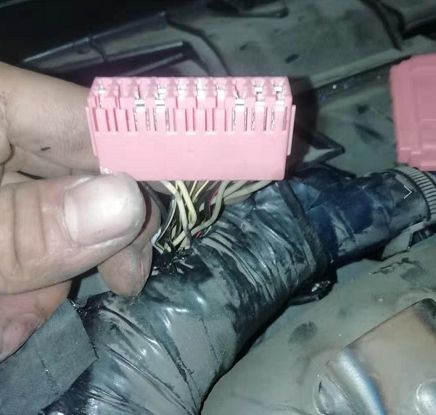

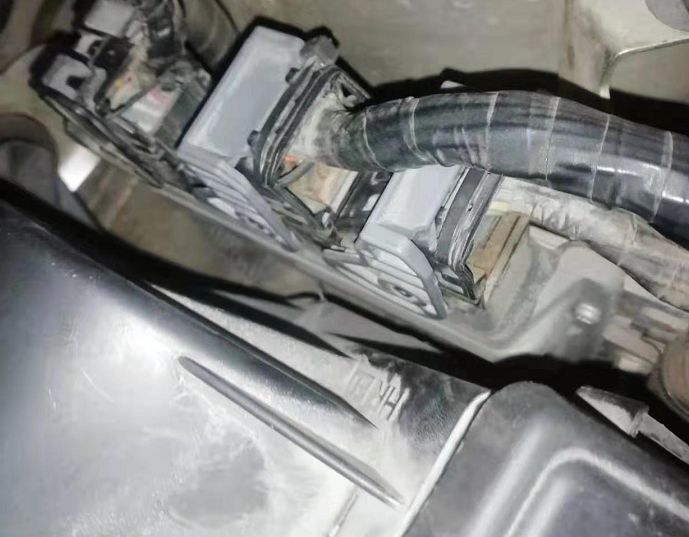

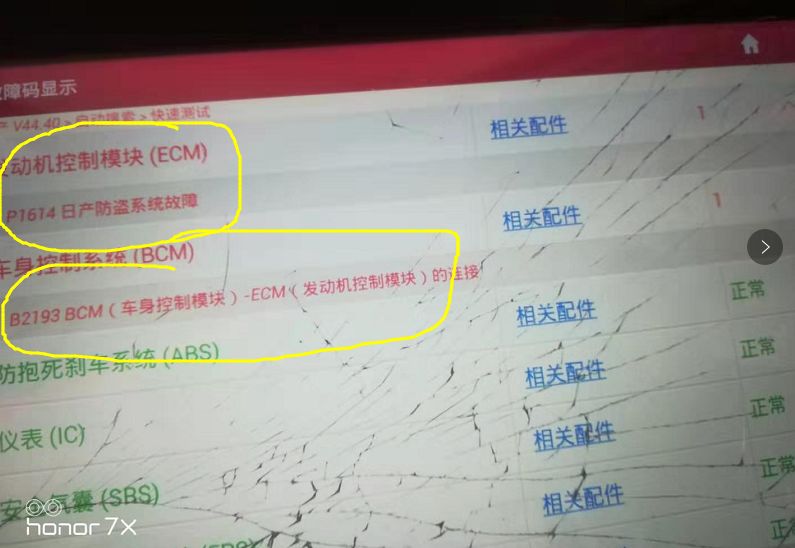

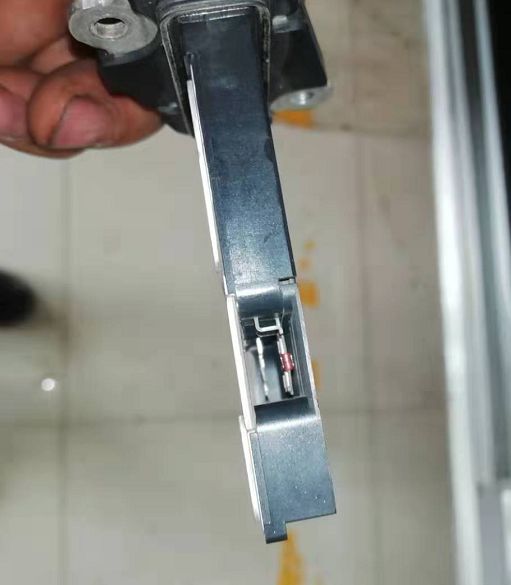

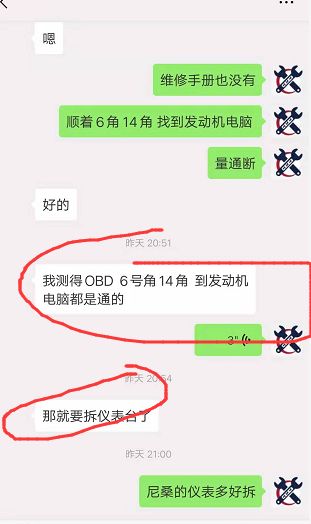

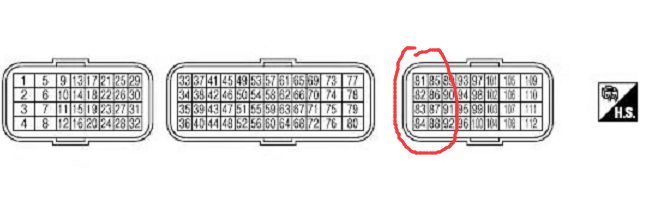

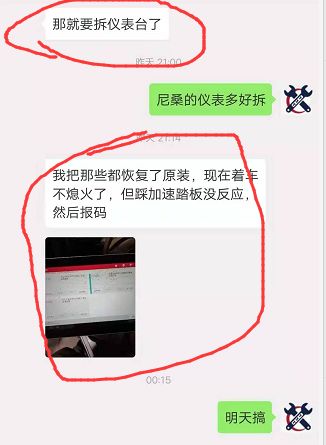

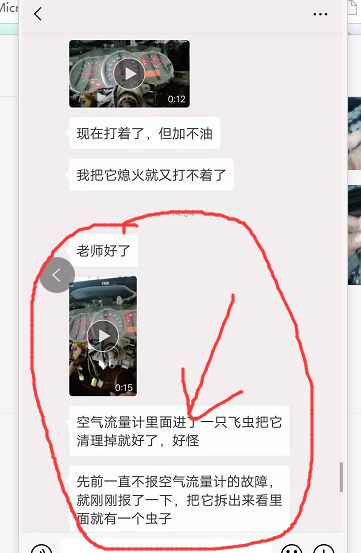

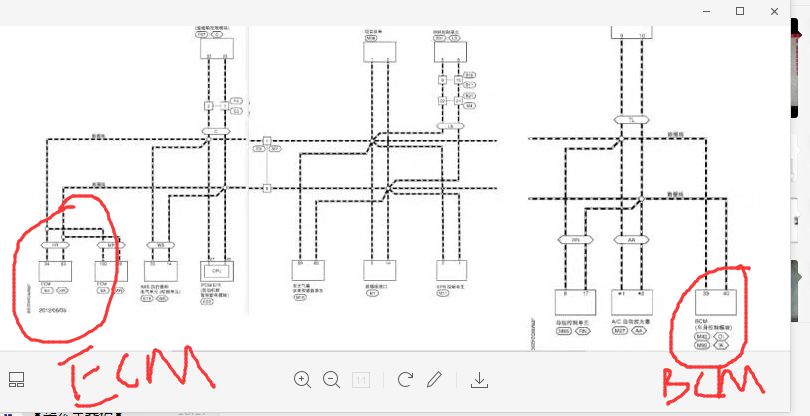

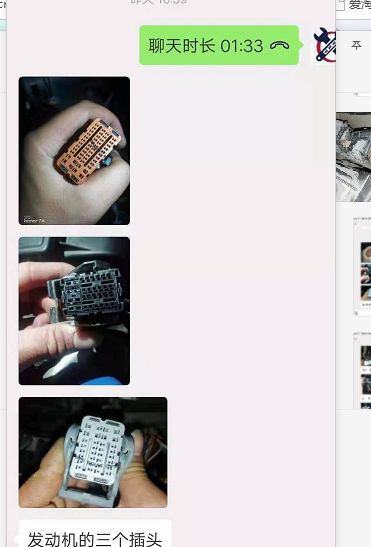

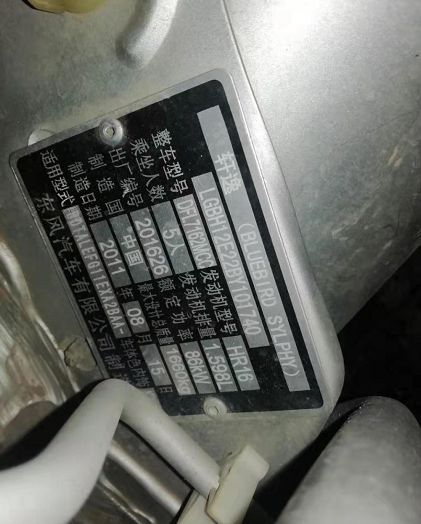

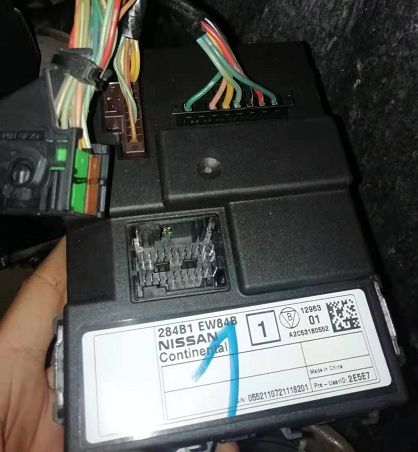

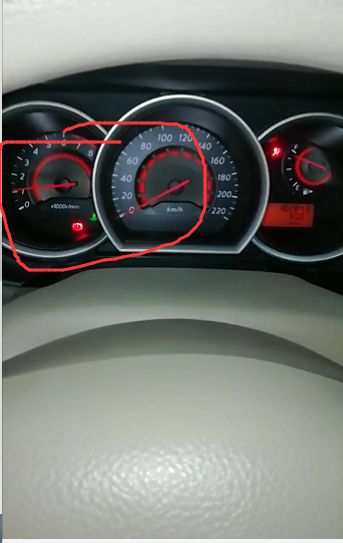

故障案例 车型: 11年日产轩逸旋钮式开关按钮,启动三秒后自动熄火。 故障现象:11年尼桑轩逸旋钮开关启动三秒后熄火 远程诊断接手后,看到故障现象第一想法就是“尼桑防盗了不可能有这个现象”先往下看 检测过程 启动后三秒后熄灭 解码器读取故障码: 1、发动机系统报有日产防盗系统故障 2、车身电脑与发动机电脑通讯连接。 根据这个故障码: 1、报有防盗故障先进行排除,将钥匙拿到车外,仪表会显示未检测到钥匙,也可以正常上锁解锁。 根据以上几乎可以排除钥匙故障以及防盗 2、“车身电脑与发动机电脑通讯连接”因由于故障现象启动后三秒熄灭,有可能是通讯线束连接不好,重点排查 修车不能盲目修车,要有策略的修车,找到相关电路图 根据电路图,我们先进行排查CAN通讯网络线路 以上图可以看出有六个节点,我们先进行测量发动机电脑CAN线电压、OBD、车身电脑简单测量。 此模块为发动机电脑CAN线针脚为83、84角 发动机电脑模块插头没有标号找到针脚图先 电压分别为 BCM 车身电脑为21、22角 分别为2.3和2.36V 断插头后,BCM 不能进入 检测过程 测电压的同时,我们要留意电脑版针脚线束是否存在异样,没有发现问题,继续排查,接下来找节点。 遇到此类故障只能耐心查找,因为这个没有办法通过故障码锁定,继续找,找的时候需要拆仪表工作台。 找节点之前恢复插头电脑版,可以着车了!我勒个去。。。难道还是线束问题? 故障码变了,这个可以删除,刚才断插头了进行清除 恢复好以后删除无故障码了但是还不能启动,找节点吧,现在还是怀疑通讯线路故障 模块位置 找到节点 进行测试检查,还是没有发现异样,就在恢复插头时在进行读取时,报出个“空气流量计故障” 此故障最终解决是发动机电控故障,查找到空气流量计故障。 遇到此类故障,刚才我们走很多的弯路,这个坑就是“故障码引导”因为属于偶发,并且无故障码,这里我们忽视读取发动机数据流,因此修车需要综合诊断能力。需要历练的是诊断能力 故障解决 |
