故障现象

一辆2012年产荣威350车，搭载1.5 L发动机和手动变速器，累计行驶里程约为5万km。车主反映，有时发动机无法起动，且发动机防盗指示灯点亮；用备用钥匙试车，故障依旧。

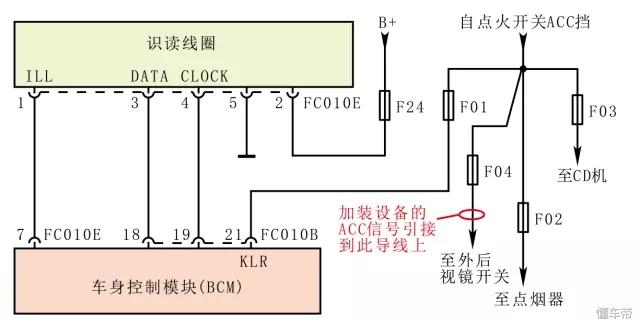

图1识读线圈相关电路

故障诊断

接车后试车，故障未能再现。用故障检测仪检测，读得故障代码“B1702 无效钥匙”。由于故障出现时用备用钥匙也无法起动发动机，推断识读线圈及其线路存在故障。根据图1测量识读线圈的供电及搭铁，正常；测量其与车身控制模块（BCM）间的线路，无异常。考虑到故障是间歇性的，更换识读线圈后交车，并叮嘱车主：若故障再现，注意观察故障出现的规律。

几天后，车主反映故障依旧，且在操作车窗升降开关控制左前车窗玻璃下降、上升，遥控闭锁再解锁后起动发动机，防盗指示灯容易点亮。连接示波器，监测BCM导线连接器FC010B端子18和端子19的波形，然后按车主所述的规律反复试车，突然发现在未插入钥匙时，BCM和识读线圈间有波形产生（图2），由此推断BCM在插入钥匙之前就开始与识读线圈发送验证信息了。防盗验证的启用条件为BCM接收到遥控解锁信号和点火开关信号，怀疑BCM接收到了异常的点火开关信号。

测量BCM的ACC电源，接通点火开关时为12 V，断开点火开关时仍有5.78 V的电压，异常；依次断开熔丝F02、熔丝F03和熔丝F04，发现当断开熔丝F04时，BCM导线连接器FC010B端子21上的电压由5.78 V变为0 V。拆检相关线路，发现在左前门主线束上加装了遥控一键玻璃升降模块（图3），该模块的ACC信号借用了外后视镜开关的ACC电源，且模块有进水痕迹，怀疑故障是由此引起的。

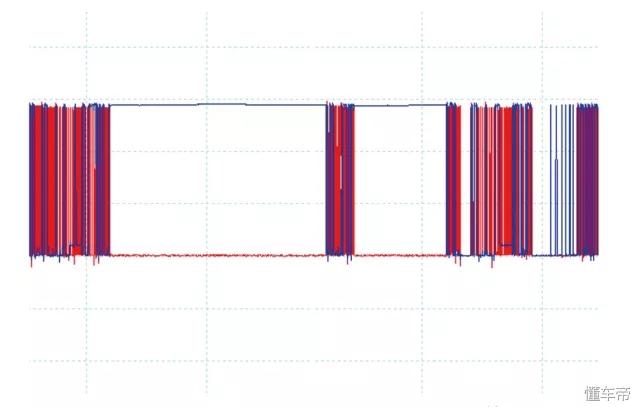

图2BCM和识读线圈间异常的波形（截屏）

故障排除

拆除左前门主线束上加装的一键玻璃升降模块后反复试车，故障未再出现，故障排除。

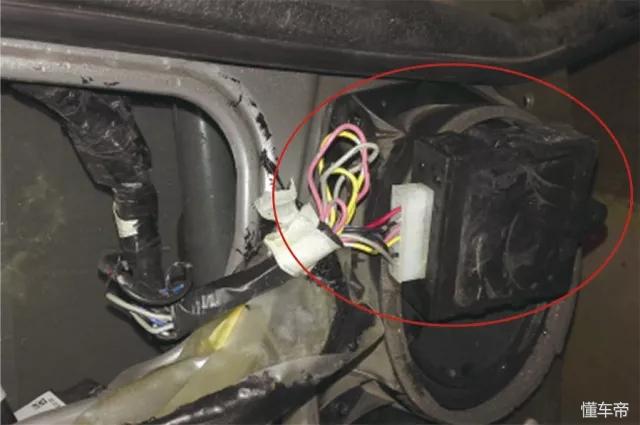

图3加装的遥控一键玻璃升降模块

故障总结

客户反映加装的一键玻璃升降模块已失效1年多了，一直未拆除，该故障是近期出现的。加装的一键玻璃升降模块的作用为：当车窗玻璃处于未关闭状态时，拔下钥匙后，只需按遥控器上的闭锁键1次，4个车窗玻璃即可自动上升至关闭。将钥匙插入点火开关,加装的一键玻璃升降模块接收到ACC信号后会停止工
