车型：A4L 发动机型号：CDZA 行驶里程：55463KM

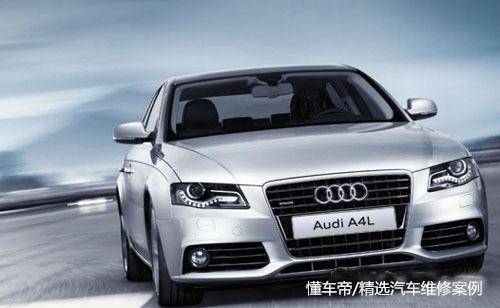

奥迪A4L

验证故障现象;：客户来店反映点火开关报故障，仪表报警

故障分析及维修方案：1：点火开关故障、2：线路短路或断路、3：J393舒适系统控制单元故障；

我们先了解一下点火开关的原理，首先钥匙插入点火开关E415，E415读取钥匙信息后把信息发送至J393，与J393储存的钥匙信息对比是否合法之后发送信息给E415。如果合法方向管柱解锁启动，故障排除，否则管柱将会被锁止。连接诊断电脑ODIS进入46舒适系统控制单元故障码为点火开关电路电器故障。首先查询点火开关的供电和搭铁情况，如图得知:

点火开关的供电和搭铁

供电和打铁正常。点火开关的线都是与J393对接的，如下图所示：

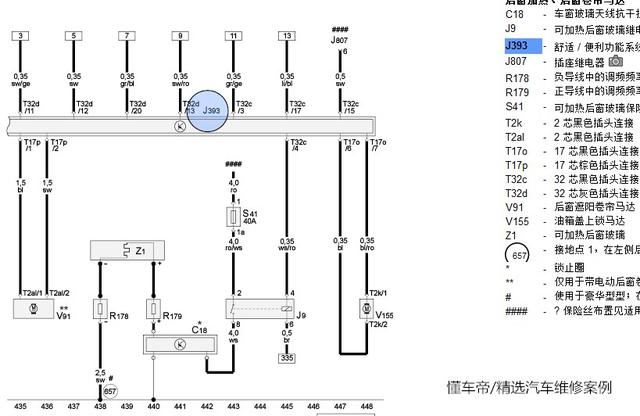

J393原理图

找到J393到E415的插头量线的通断，当量到到E415的T16g/15到J393T32c/3时显示不通电。查询电路图得知，点火开关E415到舒适系统控制单元J393中间有一个T17gde 插头，在副驾驶侧的A柱下方。打开副驾驶员侧的饰板，从点火开关到T17g的插头通断正常，没有短路现象剩下的就到J393舒适系统控制单元的线了。顺着线束往后看发现接近B柱饰板的位置加装的有线束，拨开线束一看，有一根线就剩一点点连着，正好是不通的那根线，看来问题找到了是人为故障，客户来提车时说前几天加装过行车记录仪。正好和我们的检查结果不谋而合，原来车辆在外面加装行车记录仪时，安装人员不小心剪线多剪了留了一点似断非断造成连接故障。

解决方案:重新把线焊接，故障排除。

故障总结：遇到故障时要徐徐渐进，多查询电路图能更快更准确的找到故障点。
