十、闪光器的结构原理

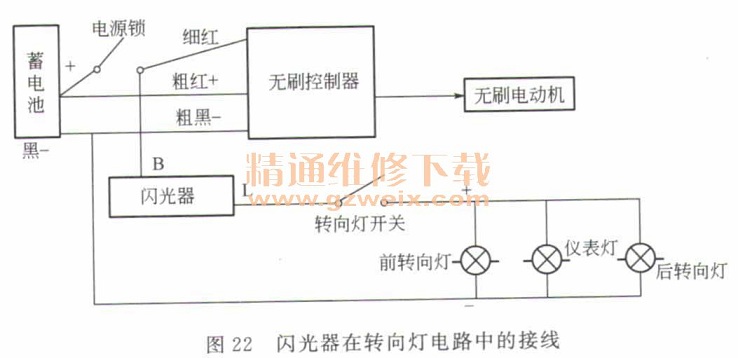

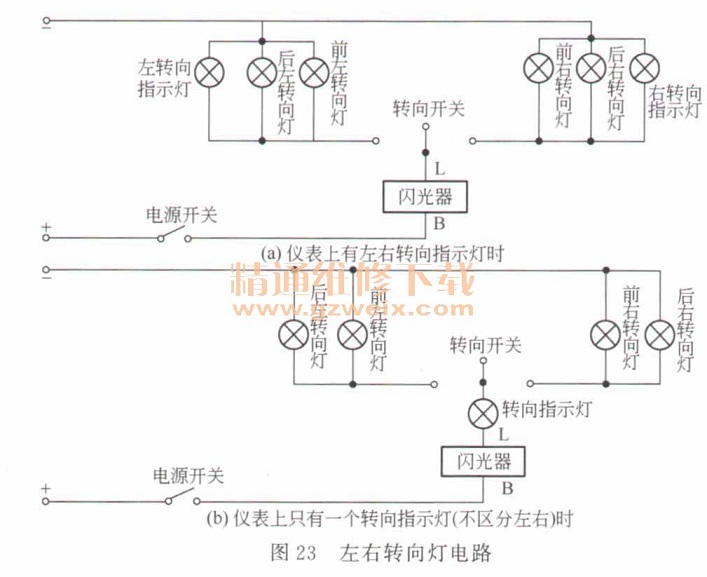

    闪光器的作用是为转向灯提供间隙电压，这样转向灯才会不停地闪烁，并发出声音。若转向灯不亮时，可将闪光器的输入与输出线短接，如果短接后恢复正常，表明闪光器损坏，应更换新件。接线时将一闪光器串接在转向灯开关的前级引线上（也就是红色正极引线）。电动自行车使用的闪光器工作电压有12V、36V、48V、60V等。闪光器在转向灯电路中通常串联在转向灯开关的前级，它有两个引脚，外壳上的引脚标注B表示接进线，L表示接输出线，接线时如果接错，闪光器不起作用。闪光器在转向灯电路中的接线如图22所示，左右转向灯电路如图23所示。

十一、空气开关的结构原理
    空气开关又称断路器，它的作用是当通过开关的电流（一般的导线都有最大允许通过的电流值）超过一定电流的时候自身会发热，导致开关里面的脱扣装置脱扣（利用双金属片受热弯曲的道理），从而切断电源，保护电路不因过大的电流而烧毁。
    空气开关一般只在电动摩托车和电动三轮车安装500w以上电动机的车辆上使用，电动摩托车一般将其安装在坐垫下面的储物箱内。空气开关一般串联连接在电源锁后正极红线上，一侧接进线，一侧接输出线。在“ON”位置是开，“OFF”，位置是关。

     十二、防盗报警器的结构原理和接线
    1．防盗报警器的结构原理
    防盗报警器起增加偷盗难度及阻吓窃贼和提醒车主，防止电动自行车被盗的作用。防盗报警器一般由主机和遥控器组成。常见的有普通型单向防盗报警器、断电型防盗报警器和双向防盗报警器。也有原车上出厂时自带防盗报警器的，此种防盗报警器设计时与控制器配套使用。
    普通型单向防盗报警器具备一般的常见防盗功能。断电型防盗报警器具有断开转把SV供电的功能。双向防盗报警器是指在车人分离的情况下能够及时知道车的状态，以及采取相应措施达到防盗目的，和普通单向防盗报警器相比具有明显的优势。双向防盗相比单向防盗具有以下优势；在嘈杂环境中双向防盗报警器能够知道车的状态；在看不到车的情况下，双向防盗报警器能够监测到车的状态；在大多数情况下，双向防盗报警器能够监视到车的状态。
    普通型防盗报警器的红、黑两条供电线分别接在电源锁之前的蓄电池正、负引线即可。断电型防盗报警器除接好红、黑两根供电线之外，还要将转把红色5V线断开，接在转把的5V供电线上，如果防盗报警器发出报警声，内部电路断开转把5V供电，从而起防盗作用。
    2．防盗报警器的接线方法

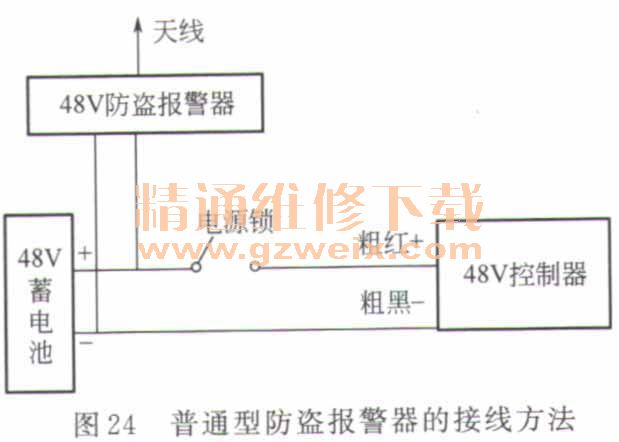

    （1）普通型防盗报警器的接线方法将防盗报警器主机的正极（红线）、负极（黑线）分别接到蓄电池的正、负极上（电源锁之前），切勿接反，否则会烧坏防盗报警器。另一根是天线，不需要接。普通型防盗报警器的接线方法如图24所示。

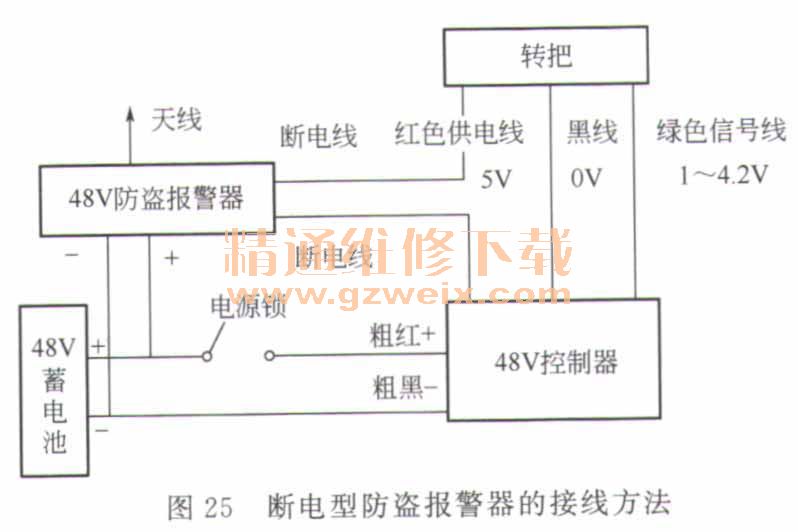

（2）断电型防盗报警器的接线方法  断电型防盗报警器首先除按普通型的接法接好红、黑两根供电线之外，还要将转把的红色5V线断开，接在转把的5V供电线上，如果防盗报警器发出报警声，则内部电路可切断转把5V供电，从而起防盗作用。断电型防盗报警器的接线方法如图25所示。

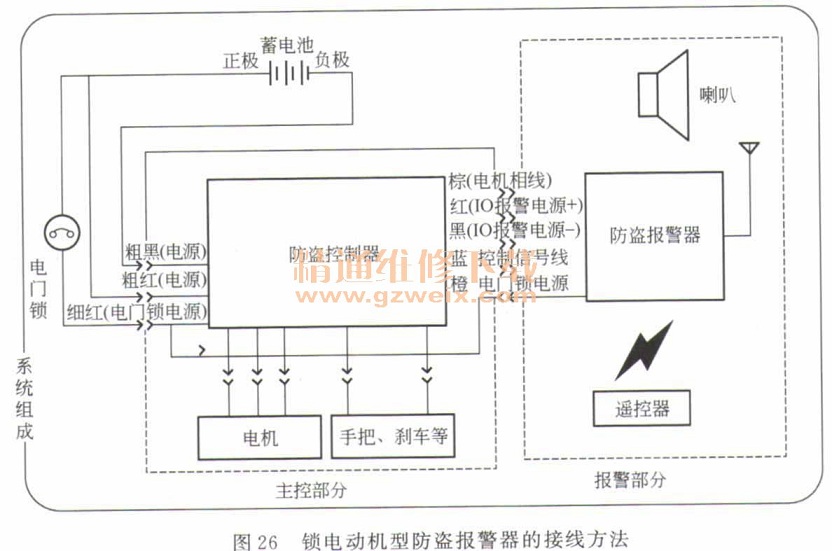

（3）锁电动机型防盗报警器的接线方法锁电动机型防盗报警器与防盗型控制器结合使用，当报警器处于报警状态时，防盗器能锁死电动机，使电动自行车无法骑行。锁电动机型防盗报警器的接线方法如图26所示。

3．防盗报鳌器使用注意事项
    ①当发现遥控距离减短或遥控器指示灯变暗时，请及时更换遥控器内的电池，并注意区分正负极。
    ②遥控器属精密制造，请勿重摔并防止雨淋。
    ③安装时尽量将天线拉直，并避免金属盖住天线。
    ④严格按照防盗报警器的工作电压使用，以免损坏。
