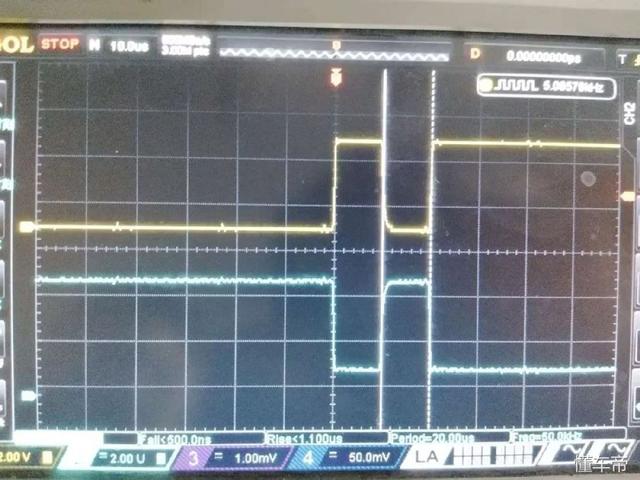

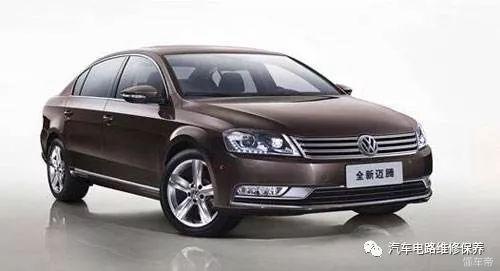

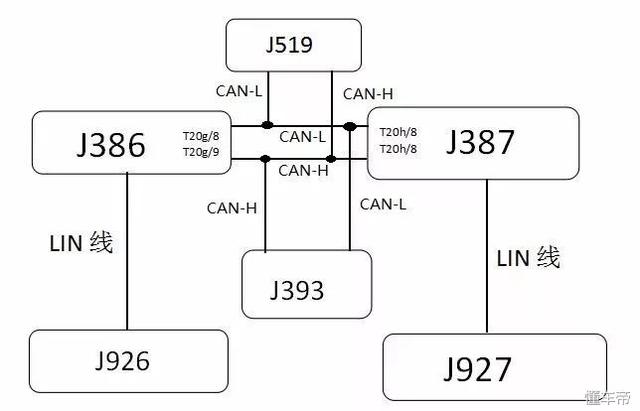

作者：樊建松 原创 转载请注明出处 故障现象：一辆2012款迈腾B7L汽车，累积行驶了10.2万公里；客户反映：打开点火开关或在汽车正常行驶中，驾驶员侧的玻璃升降器开关无法正常控制右侧前面玻璃正常的升降，但是可以正常控制左后的车门的玻璃升降器正常工作；关闭所有车门时，操作中控锁按钮或者遥控落锁时，右侧前后车门均无法正常的落锁；操作后视镜开关，左侧后视镜可以正常工作，右侧后视镜无法正常工作；打开右侧转向灯，右侧后视镜的转向灯无法正常点亮；打开灯光开关，右侧玻璃升降器开关照明无法正常点亮。 查阅电路图得知 舒适系统控制逻辑：左侧车门控制单元通过舒适CAN总线控制右侧前车门控制单元，通过LIN线控制左侧后车门控制单元，而右侧前车门控制单元通过LIN线控制右侧后车门控制单；车门控制单元接受到信号后，控制单元控制执行器进行工作。打开灯光开关，车门控制单元接收到来自车载电网控制单元控制信号后，使车门上玻璃升降器按钮、中控落锁开关照明点亮。 故障分析：由于右侧车门上的功能全部无法正常的使用，说明右侧控制单元无法收到来自左侧前车门控制单元、车载电网控制单元与舒适系统控制单元的控制信号；由于右侧前后车门控制单元（J387、J927）无法正常收到来自点火开关或者唤醒信号，所以造成右侧车门的玻璃升降器无法正常工作。 故障诊断：再次确定，打开点火开关，驾驶员侧的玻璃升降器开关无法正常控制右侧前面玻璃正常的升降，但是可以正常控制左后的车门的玻璃升降器正常工作；关闭所有车门时，操作中控锁按钮或者遥控落锁时，右侧前后车门均无法正常的落锁；操作后视镜开关，左侧后视镜可以正常工作，右侧后视镜无法正常工作；打开右侧转向灯，右侧后视镜的转向灯无法正常点亮；打开灯光开关，右侧玻璃升降器开关照明无法正常点亮，所以判断以下故障： 1、右侧前车门控制单元自身故障 2、右侧前车门控制单元电源故障 3、左前前车门控制单元至右侧前车门控制单元之间CAN存在故障 故障排除：因舒适系统牵扯的元件比较多，所以最好使用先解码仪进行读取故障码 1、使用解码仪进行读取故障码，扫描网关，地址42无法正常到达，则说明解码仪与车门控制单元无法通讯。因到控制单元是通过舒适CAN总线连接，所以先测量J387控制单元接受信号是否正常。 2、打开点火开关，反复操作玻璃升降器开关及中控门锁开关，用示波器双通道测量CAN-L、CAN-H波形是否正常，此波形应为波澜起伏的线条，实测波形正常，正常伯兄如下，仅供参考。因舒适CAN输入信号正常，所以测量车门控制单元供电及搭铁。 CAN-H CAN-L 如果使用示波器就行双通道测量，测量正常波形如下（此波形仅供参考）： 3、打开点火开关，用万用表车门控制单元的T20j/18、T20j/19、T20j/20对地电位，正常情况下，T20j/19对地电位应为搭铁电压，T20j/18、T20j/20对地电位应为蓄电池正极电压，实测正常。 4、因车门控制单元的舒适CAN信号输入信号正常与供电及搭铁正常，则说明控制单元自身存在故障。因控制单元自己无法进行修复，需更换。 更换车门控制单元进行必须的设定后，打开点火开关，在驾驶室的玻璃升降器的开关，操作右侧前后车门的玻璃升降器，玻璃升降器正常工作；操作中控门锁及钥匙遥控，中控门锁均正常落锁，故障排除。 总结：车辆舒适系统是一个及简单而又复杂的系统，当遇到车辆舒适出现故障时，请最好使用解码仪、示波器等，以便快速查找出车辆故障。
