详解奥迪A5轿车第5代防盗系统技术

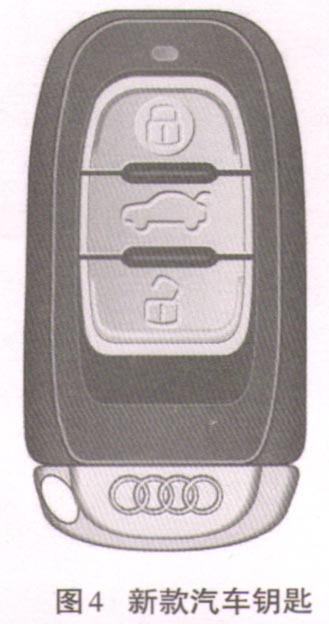

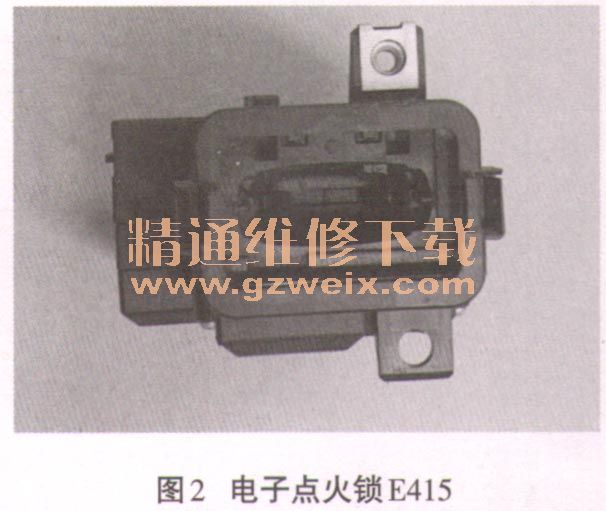

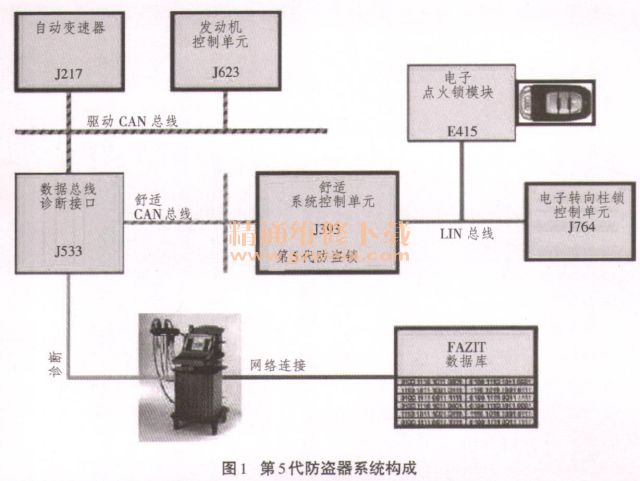

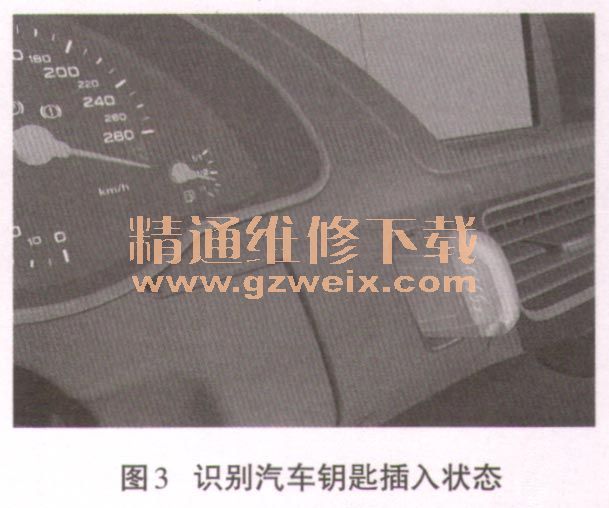

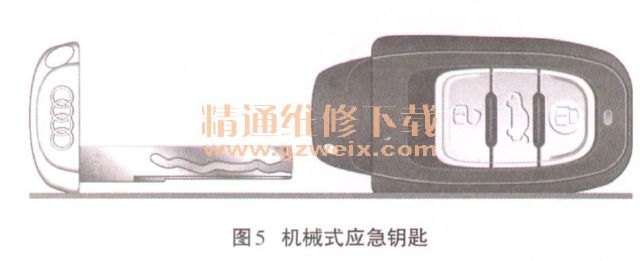

一、第5代防盗系统概述 二、第5代防盗系统构成 第5代防盗系统构成如图1所示。  舒适系统控制单元J393是防盗器主控单元，在该控制单元内集成了智能进入启动控制单元J518。图1中加深边框标注的组件都是防盗锁组件，而未做加深边框标注的组件仅用于传输防盗信息，例如：数据总线诊断接口J533和电子点火锁E415。 配置了第5代防盗锁的车辆在防盗系统执行任何操作之前必须先通过诊断仪与FAZIT数据库建立在线连接。 1．电子点火锁E415、汽车钥匙 （1）电子点火锁E415 电子点火锁E415如图2所示，具有以下功能：①汽车钥匙机械插入并锁止；②汽车钥匙防拔出（通过解锁螺线管）；③开关识别汽车钥匙插入状杰，如图3所示。钥匙有静止和压入2种位置，汽车钥匙中数据的写入和读取（用于发动机防盗系统或“奥迪服务密钥”功能），接收／发送LIN总线信息，包含提供给汽车钥匙的数据以及从汽车钥匙获取的数据。  （2）汽车钥匙 老款奥迪A5车型需要通过按键来折叠钥匙头，将钥匙插入点火开关必须拧动钥匙才能启动汽车。新款奥迪A5配备全新的汽车钥匙，如图4所示，只需将汽车钥匙插入到电子点火锁中接通微型开关，舒适系统控制单元J393读取到微型开关的信息，J393根据这些信息计算出当前的钥匙状态。  ①汽车钥匙的作用 汽车钥匙的作用是：①发送无线电信号以启动中控锁系统；②存储防盗系统所需的数据；③存储车辆数据以便运行“奥迪服务密钥”功能；④定位智能进入启动天线的信号，以确定开关的位置；⑤包含1个机械式应急钥匙如图5所示。  ①汽车钥匙的作用 汽车钥匙的作用是：①发送无线电信号以启动中控锁系统；②存储防盗系统所需的数据；③存储车辆数据以便运行“奥迪服务密钥”功能；④定位智能进入启动天线的信号，以确定开关的位置；⑤包含1个机械式应急钥匙如图5所示。  ②汽车钥匙解锁装置 汽车钥匙插入电子点火锁后可自动上锁，驾驶员无法再手动拔出钥匙，关闭点火装置后，开关即松开。过程原理如下：给解锁螺线管通电，解锁螺线管会被点火钥匙重新解锁。解锁螺线管位于电子点火锁内，直接由舒适系统中央控制单元J393供电。根据变速器类型的不同，还要满足一个额外条件，开关才能松开，即：自动变速器车型，选挡杆应置于“P”位置；手动变速器车型，车辆应处于停止状态。 钥匙插入电子点火锁后，如果发生技术故障，车辆CAN总线不能为电子点火锁上的解锁螺线管通电，汽车钥匙将一直插在电子点火锁中。这种情况下如果仍要锁车，可使用机械式应急钥匙。应急钥匙连接在电子点火锁上，可通过驾驶员车门上的机械锁来锁定中控锁系统。如果无线电遥控无法启动车辆，可使用机械式应急钥匙打开驾驶员车门上的机械锁，此机械钥匙也用于关闭或打开副驾驶员侧安全气囊。 |
