【故障一点通】奔驰GLE 发动机故障灯点亮

故障现象：一辆奔驰GLE320，发动机故障灯点亮。
故障诊断与排除：电脑读取ME故障码为：“P224300氧传感器1(汽缸列1)的参考电压连接存在电气故障或断路”。检查氧传感器到发动机电脑之间的线束连接，未见异常，使用HMS检测氧传感器6号脚信号电压，如图1所示。
当发动机加速时，右侧传感器电压异常变动，同时故障码会变成当前状态。更换右前氧传感器后执行功能测试，当发动机加速时其氧传感器电压正常，变化如图2所示。试车，故障排除。

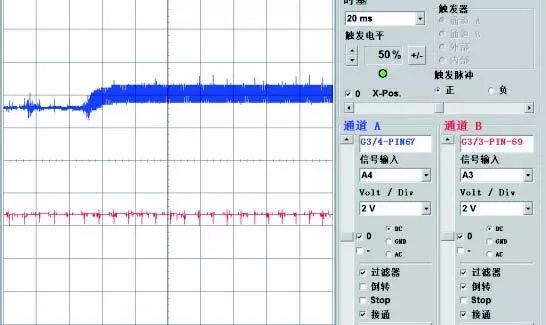

图1 氧传感器6号脚信号电压图

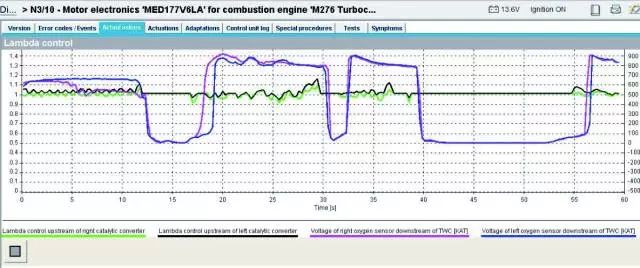

图2 氧传感器电压变化图
