车辆信息

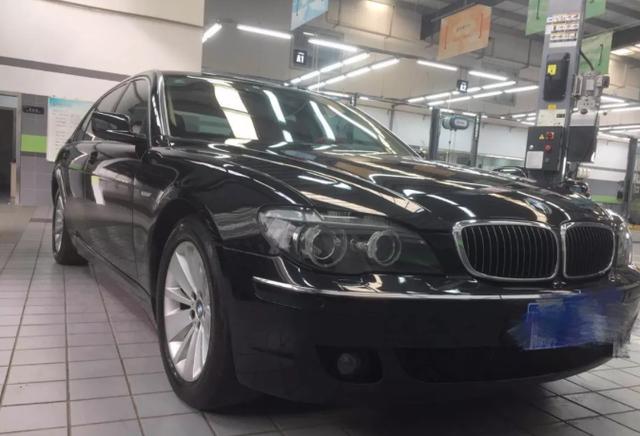

车型 ：宝马730i

行驶里程：171517KM

故障现象

客户反应空调没有冷风，空调不制冷。

故障检查

开启空调功能按钮开关，开关指示灯正常点亮和熄灭。

当开启空调时发现压缩机没有工作，空调散热风扇也不工作。

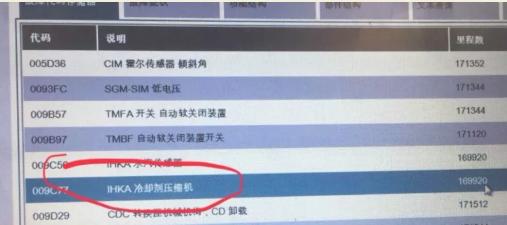

读取车辆信息故障码：009C77IHKA冷却剂压缩机当前存在故障。

读取数据流压力开关数据正常。空调冷媒压力在正常范围。无缺少冷媒现象。

故障分析

空调工作原理：

压缩机将气态冷媒制冷剂压缩成高温高压的气体后经管路流入冷凝器后，在冷凝器内通过散热风扇散热、降温,冷凝成高压的液态制冷剂流出。

高压液态制冷剂经管路进入干燥储液器内，经过干燥、过滤后流进膨胀阀节流，状态发生急剧变化，变成低温低压的液态制冷剂进入蒸发器，在蒸发器内吸收流经蒸发器的空气热量，使空气温度降低，吹出冷风，产生制冷效果，制冷剂本身因吸收了热量而蒸发成低温低压的气态制冷剂经管路被压缩机吸入，进行压缩只要压缩机连续工作，制冷剂就在空调系统中连续循环，产生制冷效果；压缩机停止工作，空调系统内制冷剂随之停止流动，不产生制冷效果。

宝马该车系散热风扇是由发动机控制单元控制，请求控制是通过空调控制单元发送。现空调散热风扇不工作原因。因为压缩机没有工作先处理压缩机没有工作的原因在检查散热风扇工作是否正常。

通过原理分析空调压缩机不工作的原因有：

① 空调系统冷媒制冷剂缺少/制冷剂压力开关检测到压力过低或压力开关故障。

② 空调压缩机故障

③ 空调控制单元故障

④ 空调功能开关故障

⑤ 空调系统线束断路/短路故障

故障排除

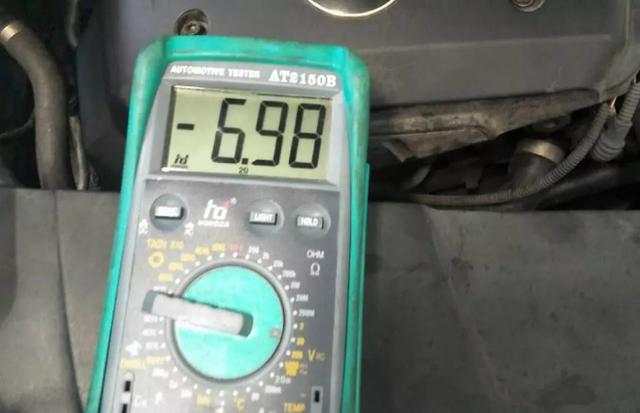

检查控制单元到压缩机的信号电源6.98V在正常范围。

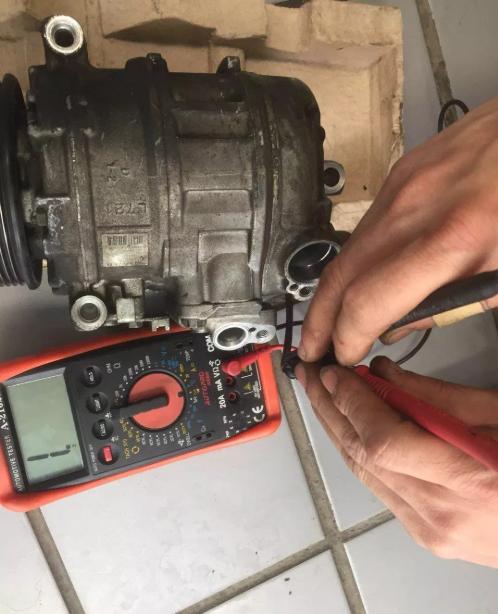

当检测空调压缩机控制线圈的电阻时发现是不通的（标准值范围：10-16Ω），把压缩机从车上拆解下来。量取线束正常，控制线圈的电阻还是在不通的状态。

更换压缩机故障排除。

故障总结

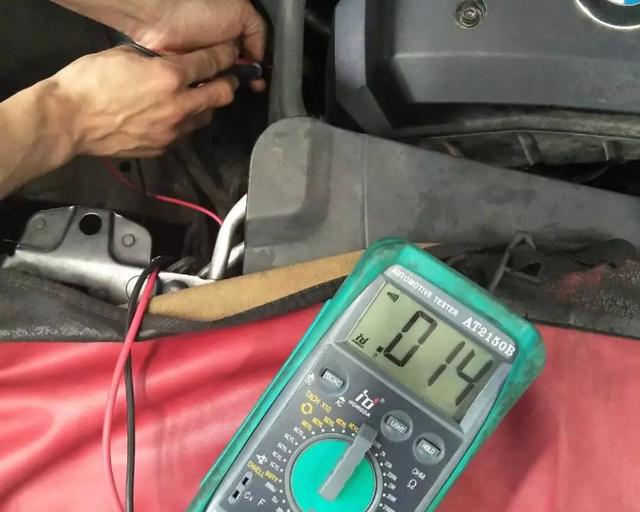

在更换压缩机后测量新件压缩机的电阻值是在14Ω正常。

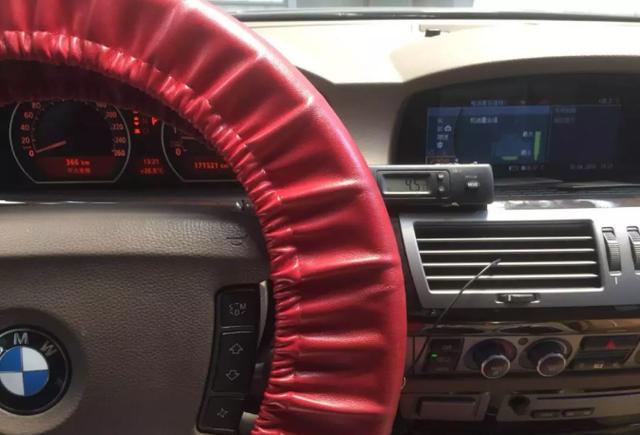

空调温度4.5度。
