空调系统零部件在车上的布局

发动机驱动的制冷剂压缩机从蒸发器吸入液态制冷剂并压缩（下图）。制冷剂温度升高至某一温度区间，在高压下传至冷凝器。此处，热量被强制通过冷却翼的空气带出制冷剂。因为此热量损耗，制冷剂液化并脱离冷凝器。之后制冷剂在高压下传至制冷剂干燥机。这作为存储媒介，过滤出制冷剂中的所有湿气。\

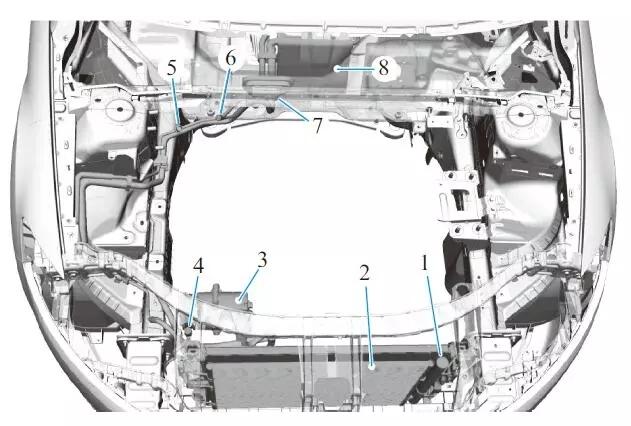

空调系统零部件布局

1—制冷剂干燥机；2—冷凝器；3—空调压缩机；

4—高压充液接头；5—空调压力转换器传感器；

6—低压充液接头；7—膨胀阀；8—蒸发器

作为蒸发器中压力及温度的一项功能，膨胀阀控制注入蒸发器的制冷剂量。液态制冷剂在蒸发器中被蒸发。这使从空气中引出的热量进入车辆。这样空气冷却下来，其所包含的湿气在蒸发器芯处放出。

在低压下从蒸发器出来的气态制冷剂从其被制冷剂压缩机吸入处进入上端开口处的膨胀阀。

空调压力转换器传感器将一个模拟信号传送至动力控制模块评估不同的输入信号后，动力控制模块将一个控制信号发送至可接合和分开压缩机离合器的空调离合器继电器。动力控制模块输入送风机电动机开关通过蒸发器温度传感器（手动空调）、空调模块（自动空调）、空调压力转化器传感器及动力控制模块产生的信号。

压缩机的拆装

1．拆卸步骤 / 流程

注意：为防止杂质和空气中的水分凝结在零件上进入系统内部，应尽快重新密封所拆卸的零件。

① 操作空调制冷剂的回收程序。

② 断开蓄电池负极线电缆。

③ 拆卸驱动皮带。

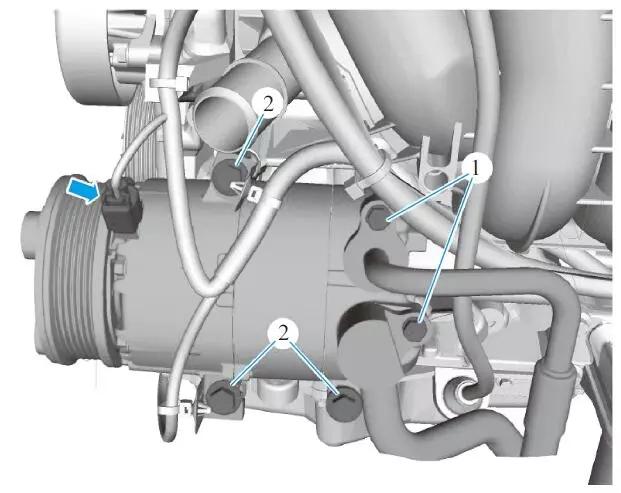

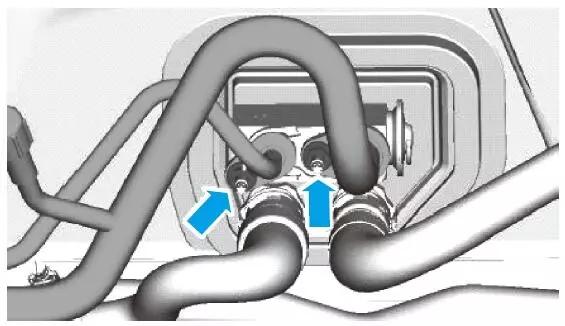

④ 拆卸压缩机上高、低压空调管接头。

⑤ 断开压缩机线束连接器。

⑥ 拆卸压缩机固定螺栓，取下压缩机。
