奥迪Q3无钥匙进入系统故障排除及原理分析

故障案例一

车辆信息

车型：Q3

年款：12款

故障信息

在匹配钥匙和防盗锁止系统后，高级钥匙失灵。可以通过遥控器打开和锁止车辆。可以通过应急读取线圈起动车辆。未存储与之相关的故障存储器记录。

故障原因：

未完整匹配高级钥匙。

匹配注意

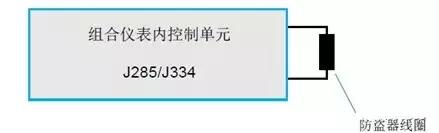

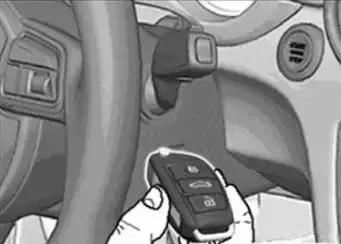

1.在匹配期间应握住钥匙使其正面对准应急读取线圈。

2.建议车上每次都只有待匹配的这把钥匙。

3.请握住钥匙大约30 秒钟，期间保持其正面对准应急读取线圈。

故障案例二

车辆信息

车型：Q3

年款：12-19款

故障信息：

组合仪表上显示信息：车上无钥匙。当钥匙位于空调操作面板下方的杂物箱中时，组合仪表上偶尔显示信息“车上无钥匙”。未存储与之相关的故障存储器记录。

故障原因：

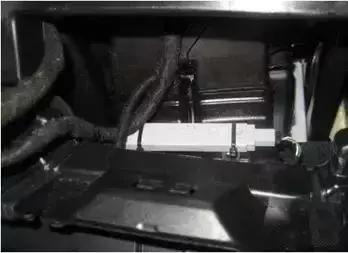

钥匙太靠近进入及起动许可车内天线1R138，这根天线就位于杂物箱下方。

解决措施：

1.更改进入及起动许可车内天线1R138 的安装位置。

2.通过软件版本管理升级Kessy控制单元（诊断地址码05）。

故障案例三

车辆信息

车型：Q3

年款：15—17款

故障信息：

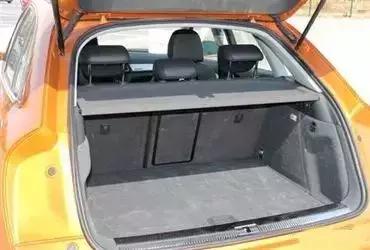

用遥控器关闭行李厢盖时，在行李厢盖完全关闭之前会中断关闭过程。在用车门或行李厢盖上的按键关闭行李厢盖时，功能正常。未存储与之相关的故障存储器记录。

故障原因：

钥匙和“带无钥匙进入功能的行车许可系统”控制单元之间的定时特性。

解决措施：

通过软件版本管理升级“带无钥匙进入功能的行车许可系统”控制单元（诊断地址码05）。

Audi Q3无钥匙进入与启动系统Kessy

系统介绍：

Kessy是一种无钥匙系统，Audi Q3选装配置也称高级钥匙或智能钥匙系统

系统优点：

①钥匙放在包里就可以打开车门，省去了找钥匙的麻烦；

②不再需要将钥匙放入点火锁中打火，增加开车的舒适性；

③与传统钥匙兼容，提高系统的可靠性；

④高科技的使用，凸显用户的时尚与领先。

系统功能：

无钥匙进入/离开

Keyless Entry/Exit

无钥匙启动

Keyless Start（Go）

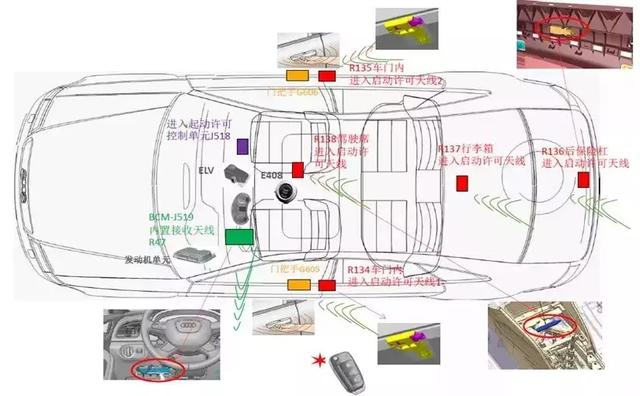

Q3无钥匙系统组成部件及天线位置

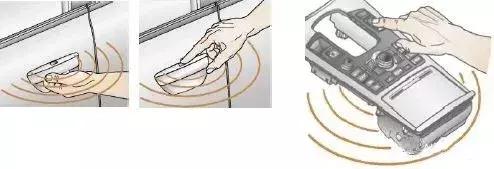

KessyEntry工作过程：

驾驶员操纵门把手→门把手把信号传给KESSY控制器J518 → KESSY天线发送信号→钥匙接收信号后，发送信号给J519（钥匙会有闪烁）→ J519验证钥匙→可以解锁和闭锁。

所以将钥匙放在车外的空间内，操纵把手，如果钥匙有闪烁，说明此处有天线覆盖。

KessyEntry工作过程：

驾驶员操纵门把手→门把手把信号传给KESSY控制器J518 → KESSY天线发送信号→钥匙接收信号后，发送信号给J519（钥匙会有闪烁）→ J519验证钥匙→可以解锁和闭锁。

所以将钥匙放在车外的空间内，操纵把手，如果钥匙有闪烁，说明此处有天线覆盖。

KessyStart工作过程：

驾驶员按下一键启动开关后→KESSY系统通过车内天线发送信号→钥匙接收信号后，钥匙会有两次闪烁,将信息发送给J519 →J519防盗验证后→车辆就可以启动。

KessyStart主要用到两个车内天线。

BCM需确认钥匙在车内。

当找不到钥匙时，组合仪表会显示信息“钥匙不在车内”。

KessyStart同KessyEntry相比，由于需要启动发动机，涉及到防盗系统WFS，还涉及部件：启动停止按钮E408+读写线圈D2+转向柱锁ELV+组合仪表-防盗主控制器K25。

应急启动：

►车钥匙内的电池没电了

►车内两个无钥匙天线的导线断了

►进入和起动授权控制单元有故障

►UHF无线通讯有问题
